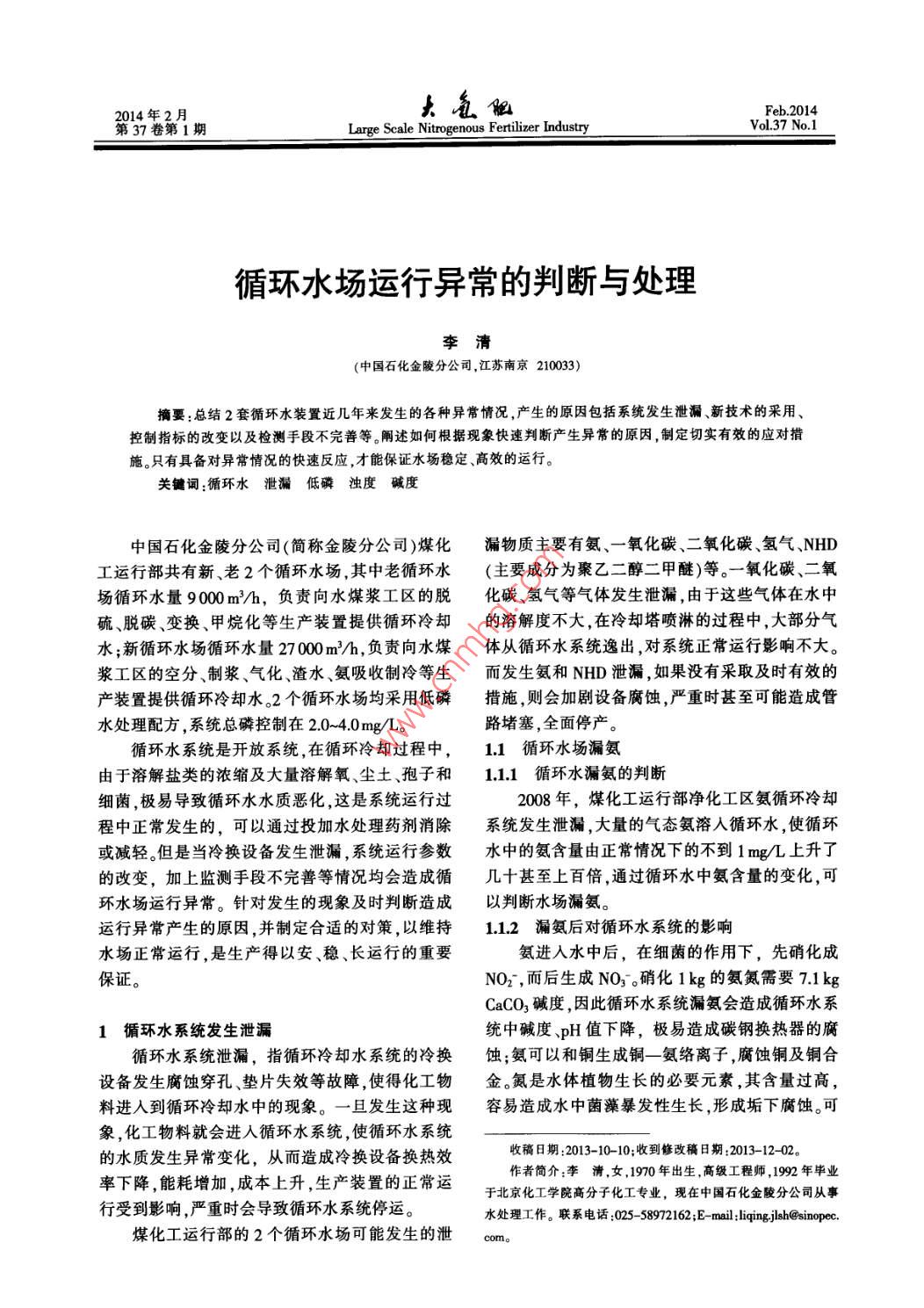

2014年2月大龜能Feb.2014第37卷第1期Large Scale Nitrogenous Ferilizer IndustryVoL37 No.1循環水場運行異常的判斷與處理(中國石化金陵分公司,江蘇南京210033)摘要:總結2套循環水裝置近幾年來發生的各種異常情況,產生的原因包括系統發生泄漏新技術的采用、控制指標的改變以及檢測手段不完善等。闡述如何根據現象快速判斷產生異常的原因,制定切實有效的應對措施。只有具備對異常情況的快速反應,才能保證水場穩定、高效的運行。關鍵詞:循環水泄漏低磷濁度堿度中國石化金陵分公司(簡稱金陵分公司)煤化漏物質主要 有氨、-氧化碳二氧化碳、氫氣、NHD工運行部共有新、老2個循環水場,其中老循環水(主要成分為聚乙二醇二甲醚)等。一氧化碳、二氧場循環水量9000m2/h,負責向水煤漿工區的脫化碳、氫氣等氣體發生泄漏,由于這些氣體在水中硫、脫碳、變換、甲烷化等生產裝置提供循環冷卻的溶解度不大,在冷卻塔噴淋的過程中,大部分氣水;新循環水場循環水量27000m2/h,負責向水煤體從循環水系統逸出,對系統正常運行影響不大。漿工區的空分制漿.氣化、渣水、氨吸收制冷等生而發生氨和NHD泄漏,如果沒有采取及時有效的產裝置提供循環冷卻水。2個循環水場均采用低磷措施,則會加劇設備腐蝕，嚴重時甚至可能造成管水處理配方,系統總磷控制在2.0-4.0mg/L。路堵塞,全面停產。循環水系統是開放系統，在循環冷卻過程中,1.1循環水場漏氨由于溶解鹽類的濃縮及大量溶解氧、塵土、孢子和1.1.1循環水漏氨的判斷細菌,極易導致循環水水質惡化,這是系統運行過2008年，煤化工運行部凈化工區氨循環冷卻程中正常發生的，可以通過投加水處理藥劑消除系統發生泄漏,大量的氣態氨溶人循環水,使循環或減輕。但是當冷換設備發生泄漏,系統運行參數水中的氨含量由正常情況下的不到1mg/L上升了的改變，加上監測手段不完善等情況均會造成循幾十甚至上百倍,通過循環水中氨含量的變化,可環水場運行異常。針對發生的現象及時判斷造成以判斷水場漏氨。運行異常產生的原因,并制定合適的對策,以維持1.1.2漏氨后對循環水系統的影響水場正常運行,是生產得以安穩、長運行的重要氨進入水中后，在細菌的作用下，先硝化成保證。NO2 ,而后生成NO3。硝化1 kg的氨氮需要7.1 kgCaCO3堿度,因此循環水系統漏氨會造成循環水系1循環水系統發生泄漏統中堿度、pH值下降，極易造成碳鋼換熱器的腐循環水系統泄漏，指循環冷卻水系統的冷換蝕;氨可以和銅生成銅一氨絡離子 ,腐蝕銅及銅合設備發生腐蝕穿孔、墊片失效等故障,使得化工物金。氮是水體植物生長的必要元素,其含量過高,料進人到循環冷卻水中的現象。--旦發生這種現容易造成水中菌藻暴發性生長,形成垢下腐蝕?？上?化工物料就會進人循環水系統，使循環水系統的水質發生異常變化，從而造成冷換設備換熱效收稿日期:2013-10- 10;收到修改稿日期:2013-12-02。率下降,能耗增加,成本上升,生產裝置的正常運作者簡介:李清,女 ,1970年出生,高級工程師,1992年畢業于北京化工學院高分子化工專業，現在中國石化金陵分公司從事行受到影響,嚴重時會導致循環水系統停運。水處理工作。聯系電話:025-58972162;E mail:liqingjish@sinopec.煤化工運行部的2個循環水場可能發生的泄com。第1期李清. 循環水場運行異常的判斷與處理57見循環水系統漏氨,如果處理不當，后果將非常嚴藝,可以基本判斷循環水系統泄漏NHD。重。1.2.3 NHD 泄漏對循環水系統的影響1.1.3 循環水系統漏氨后的處理NHD是含氮有機聚合物，是微生物的有機碳通過循環水水質變化,及時判斷泄漏物質,通源和氮源，大量的NHD泄漏進入循環水系統后,過查漏,及時找出泄漏的換熱器，在保證日常生產容易引起細菌、微生物爆發性生長,引起污垢沉積:情況下,停掉該泄漏設備,進行堵漏,如果此過程.和局部腐蝕，微生物所形成的黏泥會降低換熱器及時有效,可避免水質惡化,避免冷換設備腐蝕結效率、增加能耗,又能引起垢下腐蝕，嚴重時換熱垢。但是由于生產需求,該裝置無法停車時,可以器腐蝕穿孔,產生新的泄漏。通過調整水處理運行方案,以保證生產正常進行。1.2.4循環水系統泄漏NHD后的處理由于漏氨極易造成冷換設備腐蝕，因此需要由于NHD泄漏危害大,因此及時查漏、堵漏,加強循環水的緩蝕:補加鋅鹽,對金屬建立起保護或切除泄漏換熱器，并根據實際情況對藥劑的投作用,抑制設備腐蝕叫;補加唑鹽,抑制銅換熱器的加品種及投加量進行調整。發生NHD泄漏時,應腐蝕;為了避免循環水中菌藻爆發性生長,加強殺該加強循環水殺菌滅藻，避免菌藻暴發性生長;其菌滅藻,循環水場需要加強菌藻含量的監測。次需要增加緩蝕劑用量，防止黏泥吸附造成垢下由于水場及時調整運行方案，使得循環水場腐蝕,以保護金屬不被腐蝕;如果泄漏時間長、泄在漏氨的半年多期間里，沒有發生由于水質異常漏量大,需要對循環水系統進行不停車清洗預膜。造成非正常停車,保證了正常生產。有了快速準確判斷泄漏物質的方法，加上適1.2 循環水場泄漏NHD宜的水處理方案改變水質，可以避免水質惡化以1.2.1循環水場事故及對系統產生腐蝕、結垢，從而減少水資源的浪2007年12月前,煤化工運行部循環水場總磷費,有利于節水減排。含量采用企標水浴法測定,COD含量采用錳法測定。在2007年12月期間,發生循環水正常加藥而2循環水系統運行參數水中的總磷含量經常無法檢出或者檢出值較低的隨著環保要求的越來越高，各個循環水場在現象,但是其他數據正常。檢驗部門通過改變總磷水處理藥劑的使用以及運行參數的選擇上越來越含量的測定方法,正常檢測出總磷含量,但是無法嚴格。比如使用環保型水處理藥劑，使用回用污水判斷到底是何種原因造成該現象。經過一段時間作為系統的補水,進--步提高濃縮倍數等。各項節后，水質產生惡化的傾向，將水樣送至外單位檢水減排措施的實施，使水場原有的運行模式得到測,水中的COD含量(鉻法)已經上升到2000mg/改變,水質各項運行指標發生變化,水場必須快速L以上,經過排查,發現系統NHD泄漏嚴重,已經適應運行參數的改變，在苛刻的條件下保證水處造成生產事故。由于原采用的高錳酸鉀測定方法,理的效果,以保證生產裝置正常運行。無法分解NHD,此后改為鉻法測定循環水中COD2.1 提高循環水場的濃縮倍數含量,總磷的測定仍采用水浴法。2.1.1濃縮倍數提高后產生的問題1.2.2循環水場NHD泄漏的判定本著綠色環保,節能減排的原則,循環水場嘗NHD溶劑具有很好的脫硫脫碳性能，是一種試逐步提高循環水的濃縮倍數,濃縮倍數由原來優良的物理吸收劑，對H2S、CO2、COS等氣體有很的4.0~4.5逐漸提高到5.5~6.5。隨著濃縮倍數的提強的吸收能力。循環水中總磷含量的測定采用企高,發現循環水的濁度也不斷的升高,2009年9-標水浴法，該方法采用KSS2O%分解劑將水中的總10月水場的濁度由2.2NTU上升至12.6NTU,超磷分解為正磷,以此來檢測水中總磷含量。循環水過中國石化循環水水質控制指標中濁度不大于中泄漏NHD后, ,在 總磷含量測定的過程中,由于10.0NTU的要求，如果不加控制,該數值還會不斷KS2O3分解劑部分參與分解NHD,會造成水處理上升。藥劑正常投加而循環水中可檢出總磷含量偏低或2.1.2循環水 場濁度升高的原因分析者根本無法檢出的現象。隨著泄漏量的增加,循環通過查找原因，發現主要是水中的膠體物質水COD含量呈直線上升2]。通過以上幾點結合工造成循環水濁度升高。該循環水場設有3套旁濾2014年第37卷58大氨幽器,使用高效纖維過濾器,由于高效纖維過濾器中期,不會對生產造成巨大沖擊。的纖維填料束使用多年,過濾效果變差,無法截留膠體物質,因此造成濁度升高。3循環水檢測項目2.1.3具體措施金陵分公司煤化工運行部2個循環水場日常投加改性季銨鹽類水處理藥劑，使膠體類物檢測的項目主要包括pH值、電導率濁度、堿度、質形成大的顆粒，顆粒變大后,提高了旁濾器的過總磷、正磷、COD等十幾項主要指標,通過對這些濾效果,循環水的濁度得到降低。經過一年的運行項目的分析,可以了解循環水場的水質狀況,為水發現該方法不僅降低了循環水的獨度，同時大大場的正常運行提供保障。分析項目選取過多,會造降低了循環水的腐蝕速率，粘附速率也得到了-一成人力物力的浪費;分析項目不完善,會造成水場定的改善,具有降本增效的作用。操作失誤,產生不必要的損失。2.2環保型水處理藥劑的使用3.1循環水堿度分 析異常煤化工運行部2個循環水場使用水處理藥劑堿度是循環水的質量指標之一，在2011年1配方均為高磷配方，系統總磷含量控制在4.0~6.0月期間，分析堿度的過程中發生指示劑顯色異常mg/L，由于對石油化工工業排放污水中總磷含量的現象,經過多方排查,發現造成堿度異常的原因的最高允許值由原來的1.0mg/L降低為0.5mg/主要是氧化性殺菌劑投加過量。控制氧化性殺菌L,為了適應環保的要求,只能使用環保型低磷水劑投加量的指標一--余氯， 沒有作為循環水日常處理藥劑。監測的項目之一,為了保證水處理效果,過量投加2.2.1環保 型低磷水處理藥劑的篩選殺菌劑,造成堿度分析產生異常。經過改進,增加通過配方篩選工作，選取了3個復合配方了循環水余氯檢測指標,該現象沒有再出現過。ZH373- -2NJL、WJP- 401A和ZH343RUN,這3種水3.2檢測項 目設定的原則處理藥劑均通過阻垢，緩蝕性能的評定實驗,綜合循環水水質各項控制指標的設定要科學合性能優良31。其中ZH373- 2NJL、WJP- -401A為原配理,要能夠及時有效的反映水場的具體情況,并且方的升級產品。在進人工業應用階段發現,要根據實際情況及時調整分析項目。比如pH值、ZH343RUN與以前使用的水處理藥劑在緩蝕機理電導率等分析項目采用在線儀表，則日常分析可以及性能方面差異較大，雖然該配方在試驗階段以不檢驗;如果循環水系統采用無磷水處理藥劑，表現出優良的阻垢、緩蝕性能,但是在實際運用過則無需分析循環水中的磷酸根含量。有了合理有程中顯示該配方替換過程復雜，工業應用效果欠效 的數據作保障,可以保證循環水場的正常運行,佳。經過綜合考慮,決定使用原配方的升級產品，更好的為生產 服務。避免造成更大的波動。2.2.2低磷水 處理藥劑的使用效果4結束語2009年7月開始使用低磷水處理藥劑，在兩冷卻水的用量巨大,約占工業用水量的70%,種藥劑交替過渡初期,2套循環水運行不夠穩定，在工業用水中居首位,要想做好節水減排工作,必系統出現泄漏,加上處于2種藥劑替換過程中,因須做好冷卻水的管理工作。循環冷卻水處理是“三此出現部分?jǐn)?shù)據超標的現象。經過一-段時間的運分藥劑,七分管理”4，主要環節包括:藥劑配方是行,系統各項指標逐步達到正常范圍，可見循環水否恰當 ,加藥量是否科學，排污是否適量,系統是處理藥劑的改變對循環水系統有一定的沖擊。否存在泄漏，換熱器腐蝕、結垢等情況。.3 小結隨著環保要求的不斷提高，工業冷卻水處理每個循環水系統均是-一個相對穩定的系統,將面臨越來越嚴峻的挑戰,回用污水、低排放、綠各項指標均在一-定的范圍內合理波動，如果某項色環保型水處理藥劑的使用等苛刻條件給水場的指標出現大的改變，均會對循環水場的正常運行正常運行帶來了巨大的壓力。作為水處理工作者,帶來一定的波動。在改變控制指標的過程中一定不僅要熟悉水質的基本情況,水場的運行程序,精要做到循序漸進,對水處理藥劑配方的改變盡量心操作， 同時要有發現問題,應對突發事件的能考慮原配方的性能，只有這樣才能平穩渡過過渡力,還要與生產裝置、技術部門、化驗分析、藥劑廠第1期李清.循環水場運行異 常的判斷與處理5S家等各個方面協調好,只有各方面都完善了,才能[2] 李清.循環水中總磷含量異常原因分析及對策[J].大氮.為生產裝置提供- - 個優質高效的循環水系統。肥,2013,36<2):124-126.3] 李本高,王建軍,傅曉萍.工業水處理技術:第十三冊[M].北參考文獻京:中國石化出版社,2010:442.[1] 周本省主編.工業水處理技術[M].第2版.北京:化學工業[4] 李本高,王建軍,傅曉萍.工業水處理技術:第+四冊[M].北出版社,2003:95.京:中國石化出版社,2012:72.DIAGNOSIS AND TREATMENT OF ABNORMAL OPERATIONOF CIRCULATING WATER FIELDLi Qing(SINOPEC Jinling Branch , Nanjing 210033)Abstract: Various abnormal situations happened in recent years in two sets of circulating water units inSinopec Jinling Branch were reviewed. Reasons included leakage in the system, inadequate application of newtechnologies , change of control index, and lack of detection measures. This paper elaborated how to judge theabnormnal conditions quickly from phenomena, and presented the effective countermeasures. Only the ability ofquick reaction to the abnormal was maintained, could we assure the stable and high efficient operation of theunit.Key words:circulating water ;leakage ;low phosphorus ;turbidity ;alkalinity(上接第49頁)境溫度以及設計缺陷對空冷器夏季運行的影響。山東電力技術,2010,4:45- 47.[2]馮苗根，劉江空分設備空冷島夏季負荷不足的技術改[1]王金平 ,安連鎖.直接冷機組夏季度夏措施及發展趨勢[J].造[J].深冷技術,2012,2:39- 41.FACTORS IMPACTED ON SAFETY OPERATION OF AIR COOLER INSUMMER TIME AND COUNTERMEASURESYu Haisheng , Zhu Fengyan(Inner Mongolia Datang International Heshigten Coal to Natural Gas Co. ,Ltd. ,Chifeng 025350)Abstract: Factors impacted on safety operation of air cooler in summer time were studied. The require-ments for keeping the exhaust pressure of steam turbine stable and measures to ensure safety operation of aircooler in summertime were also introduced.Key words:air cooler ;steam turbine ;exhaust pressure ;safety operation in summer金陵石化催化煙氣除塵脫硫裝置開車成功中國石化金陵分公司I催化裂化裝置配套環保項目催化煙氣除塵脫硫裝置2013年12月17日一次開車成功。該項目是金陵石化今年實施的重點環保項目之一,采用了美國杜邦公司的EDV5000濕式煙氣脫硫除塵技術，由急冷噴淋、水漿澄清、清液氧化、廢水排放等工藝單元組成,配套處理催化裝置余熱鍋爐排放煙氣。裝置處理能力達162000m2/h,每年可回收催化劑粉末693t。運行檢測結果顯示,催化煙氣經除塵脫硫處理后,排放煙氣中的二氧化硫濃度低于150mg/m3 ,煙塵濃度小于50mg/m3 ,實現了催化裂化裝置綠色環保運行,取得了良好的環境效益和經濟效益。汪家銘.
