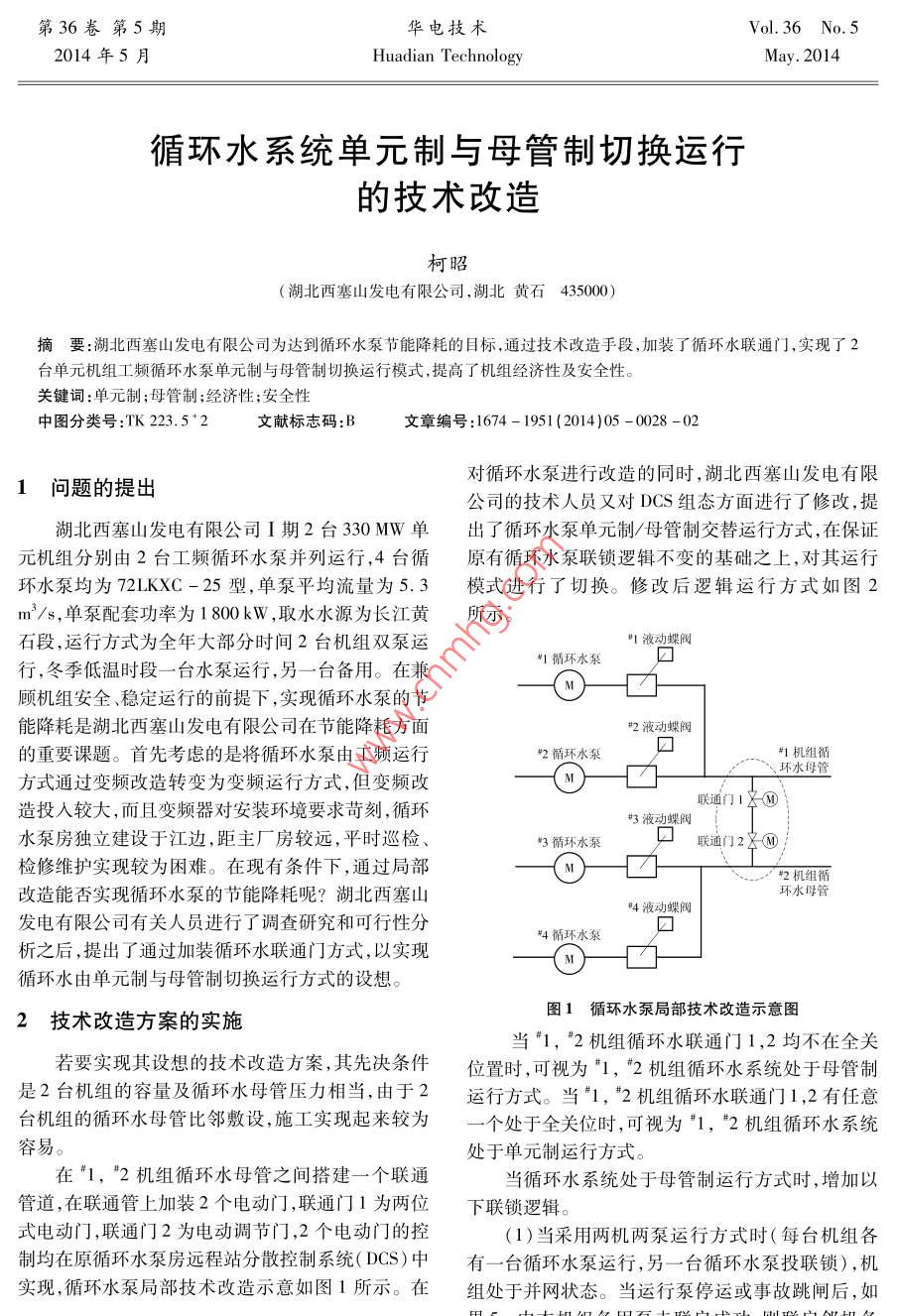

第36卷第5期華電技術Vol 36 No 52014年5月Huadian TechnologyMay.2014循環水系統單元制與母管制切換運行的技術改造柯昭(湖北西塞山發電有限公司,湖北黃石435000摘要:湖北西塞山發電有限公司為達到循環水泵節能降耗的目標,通過技術改造手段,加裝了循環水聯通門,實現了2臺單元機組工頻循環水泵單元制與母管制切換運行模式,提高了機組經濟性及安全性關鍵詞:單元制;母管制;經濟性;安全性中圖分類號:TK223.5+2文獻標志碼:B文章編號:1674-1951(2014)05-0028-021問題的提出對循環水泵進行改造的同時,湖北西塞山發電有限公司的技術人員又對DCS組態方面進行了修改,提湖北西塞山發電有限公司Ⅰ期2臺330MW單出了循環水泵單元制/母管制交替運行方式,在保證元機組分別由2臺工頻循環水泵并列運行,4臺循原有循環水泵聯鎖邏輯不變的基礎之上,對其運行環水泵均為72IKXC-25型,單泵平均流量為5.3模式進行了切換。修改后邏輯運行方式如圖2m3/s,單泵配套功率為1800kW,取水水源為長江黃所示。石段,運行方式為全年大部分時間2臺機組雙泵運"1液動蝶閥行,冬季低溫時段一臺水泵運行,另一臺備用。在兼1循環水泵顧機組安全、穩定運行的前提下,實現循環水泵的節能降耗是湖北西塞山發電有限公司在節能降耗方面#2液動蝶閥的重要課題。首先考慮的是將循環水泵由工頻運行#1機組循方式通過變頻改造轉變?yōu)樽冾l運行方式,但變頻改造投人較大,而且變頻器對安裝環境要求苛刻,循環聯通門1③#3液動蝶閥水泵房獨立建設于江邊,距主廠房較遠,平時巡檢聯通門2X0檢修維護實現較為困難。在現有條件下,通過局部2機組循改造能否實現循環水泵的節能降耗呢?湖北西塞山環水母管4液動蝶閥發電有限公司有關人員進行了調查研究和可行性分析之后,提出了通過加裝循環水聯通門方式,以實現循環水由單元制與母管制切換運行方式的設想。2技術改造方案的實施圖1循環水泵局部技術改造示意圖當“1,"2機組循環水聯通門1,2均不在全關若要實現其設想的技術改造方案,其先決條件位置時,可視為"1,2機組循環水系統處于母管制是2臺機組的容量及循環水母管壓力相當,由于2運行方式。當1,"2機組循環水聯通門1,2有任意臺機組的循環水母管比鄰敷設施工實現起來較為個處于全關位時,可視為"1,"2機組循環水系統容易。處于單元制運行方式。在“1,"2機組循環水母管之間搭建一個聯通當循環水系統處于母管制運行方式時,增加以管道,在聯通管上加裝2個電動門,聯通門1為兩位下聯鎖邏輯。式電動門,聯通門2為電動調節門,2個電動門的控(1)當采用兩機兩泵運行方式時(每臺機組各制均在原循環水泵房遠程站分散控制系統(DCS)中有一臺循環水泵運行,另一臺循環水泵投聯鎖),機實現循環水泵局部技術改造示意如圖1所示。在組處于并網狀態。當運行泵停運或事故跳閘后,如第5期柯昭:循環水系統單元制與母管制切換運行的技術改造母管制運行模型1循環水泵已合閘延時+…2環水泵已合閘一+非"1機組已并網包3循環水泵已合閘(mD4循環水泵已合閘B2機組已并網聯啟#2機組備用脈沖行跳閘運行泵3臺泵運聯啟#機組備用脈沖行跳閘1循環水泵事故跳閘或延時2循環水泵事故跳閘(以"3循環水泵事故跳閘疇循環水泵事故跳閘圖2修改后的邏輯運行方式(2)當采用兩機三泵運行方式時(一機組2臺過與相鄰機組母管相連的聯通門進行引水,避免了循環水泵運行;另一機組有一臺循環水泵運行,另一多次啟、停循環水泵,達到了循環水泵節能降耗的目臺投聯鎖),有2臺循環水泵運行的機組,因某臺循的。通過此次技術改造,使循環水系統在安全性和環水泵事故跳閘,應立即聯啟鄰機備用循環水泵。經濟性2個方面達到了雙贏的效果技術改造后的效果參考文獻技術改造完成后,采用靜態邏輯試驗方法,實現了2臺機組的4臺循環水泵邏輯聯鎖。在實際運行1王兆義變頻器應用—專業技能入門與精通[M].2過程中,采用母管制運行方式有效減少了春秋季節版.北京:機械工業出版社,2012及低負荷下循環水泵的運行臺數,實現了循環水泵(本文責編:王書平)效率的提升。在母管制運行方式下,有效降低了由于單元機組循環水泵跳閘造成機組非計劃停運的風作者簡介:險,提高了機組的安全性。當“1機組或“2機組?？抡?1982—),男,湖北英山人,助理工程師,從事火電機檢修時,檢修機組部分設備運行所需開式水可通廠熱控檢修維護方面的工作(E-mal:kezhao@sina.com)(上接第27頁)6結論5此次變頻改造的影響因素通過改造,不但實現了DCS的軟操作,有效避免了電動機啟動時的強力沖擊,保證了設備的安全,(1)一是單臺凝泵變頻改造,二是單臺變頻器同時滿足除氧器水位調節的需要和各種異常工況變的情況下未設置變頻器在兩泵間的自動切換功能,化的要求,有效解決了凝結水系統管道在低負荷振制約節能潛力的進一步發揮。動大、閥門節流大、控制系統滯后、相互耦合嚴重以(2)除氧器水位自動執行單元采用主凝結水調及控制對象特性不確定等難題,更重要的是降低了凝泵耗電率,為機組的安全、經濟運行奠定基礎,也節閥,因其已使用較長年限,調節特性偏移導致自動是企業節能減排的重要舉措投入效果不佳,帶來一定的附加損失。(本文責編:弋洋)(3)改造后熱工聯鎖邏輯變得復雜,B泵聯啟作者簡介
