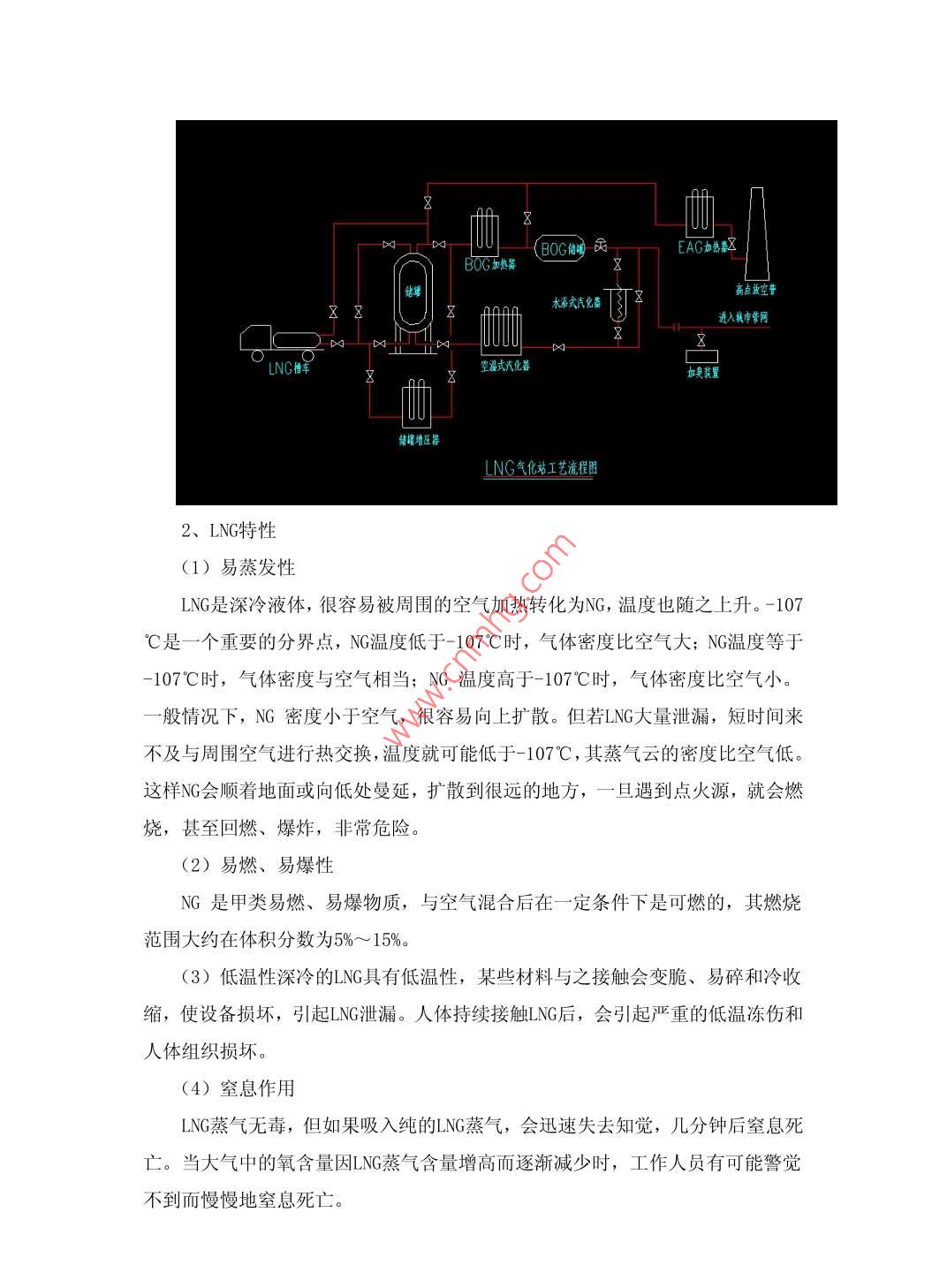

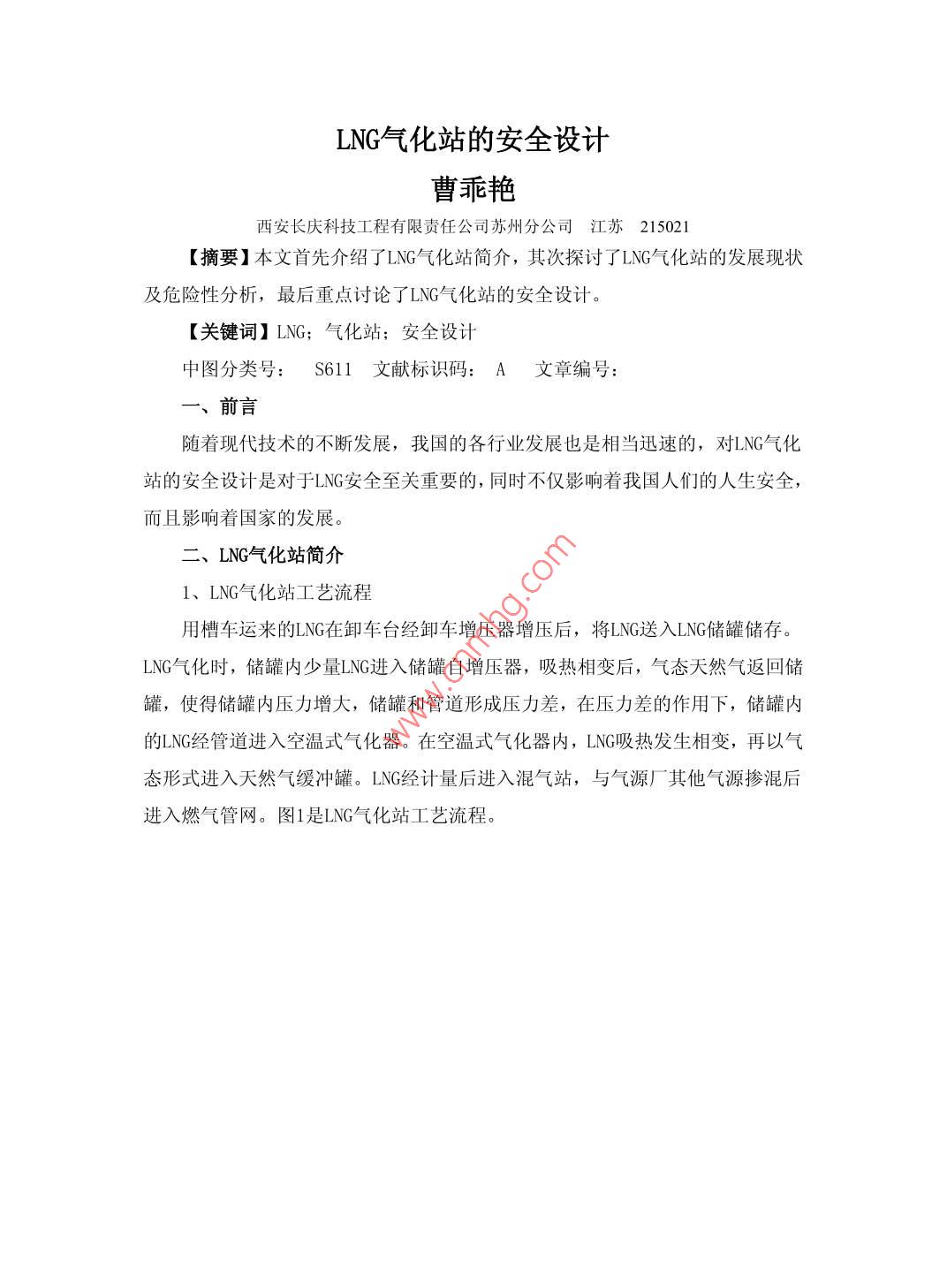

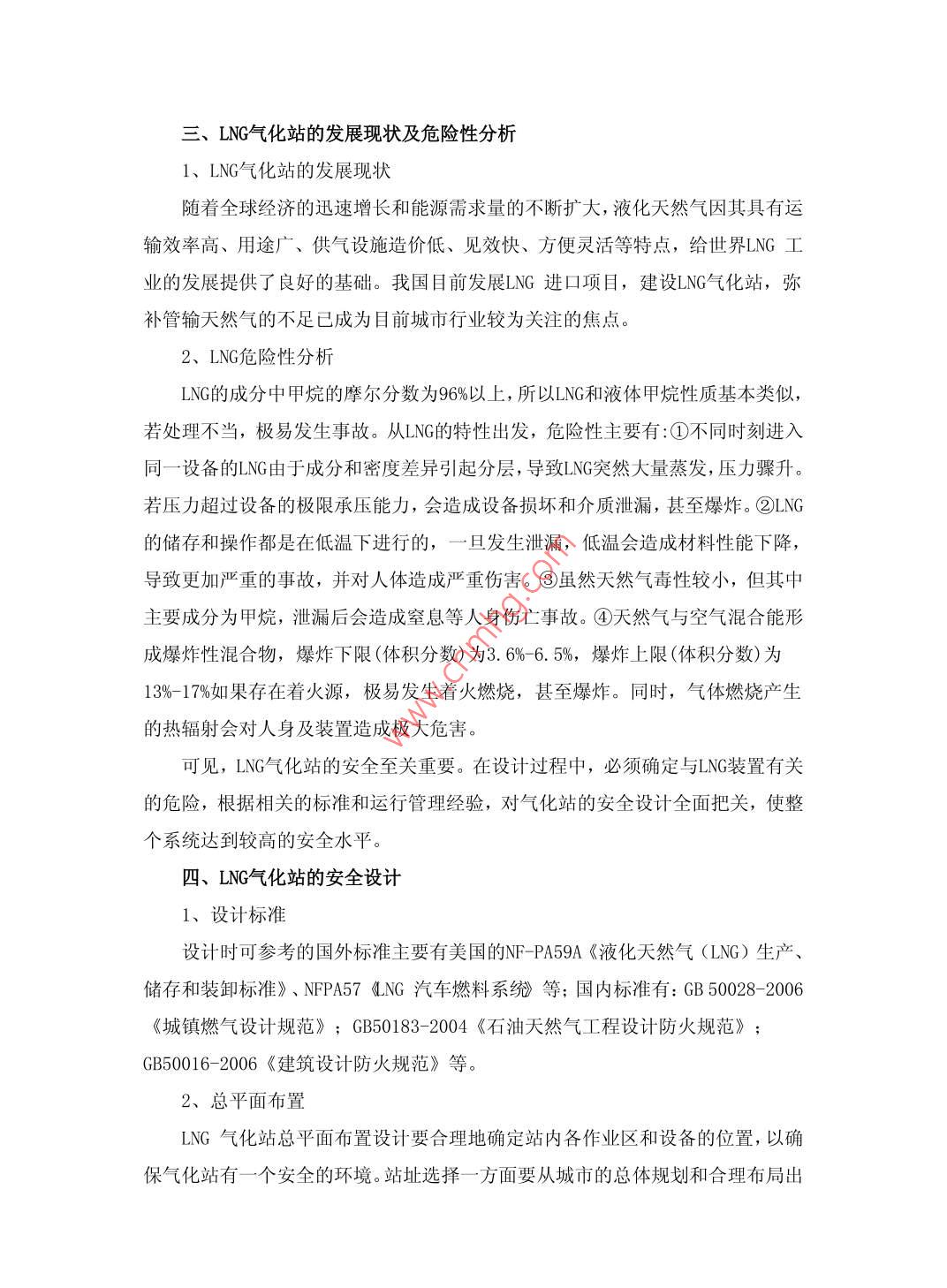

LNG氣化站的安全設計曹乖艷西安長慶科技工程有限責任公司蘇州分公司江蘇215021[摘要]本文首先介紹了LNG氣化站簡介，其次探討了LNG氣化站的發展現狀及危險性分析，最后重點討論了LNG氣化站的安全設計。[關鍵詞] LNG;氣化站;安全設計中圖分類號: S611 文獻標識碼: A文 章編號:一、前言隨著現代技術的不斷發展，我國的各行業發展也是相當迅速的，對LNG氣化站的安全設計是對于LNG安全至關重要的，同時不僅影響著我國人們的人生安全，而且影響著國家的發展。二、LNG氣化站簡介1、LNG氣化站工藝流程用槽車運來的LNG在卸車臺經卸車增壓器增壓后，將LNG送 入LNG儲罐儲存。LNG氣化時，儲罐內少量LNG進入儲罐自增壓器，吸熱相變后，氣態天然氣返回儲罐，使得儲罐內壓力增大，儲罐和管道形成壓力差，在壓力差的作用下，儲罐內的LNG經管道進入空溫式氣化器。在空溫式氣化器內，LNG吸熱發生相變，再以氣態形式進入天然氣緩沖罐。LNG經計量后進入混氣站，與氣源廠其他氣源摻混后進入燃?xì)夤芫W(wǎng)。圖1是ILNG氣化站工藝流程。B0G加熱器BOC儲啡 丙EAG加熱器X高點故空管水福式汽化路進入族市營網o LNC羊空濕式汽化器L曲了儲罐增壓器LNG氣化站工藝流程圖2、LNG特性(1)易蒸發性LNG是深冷液體，很容易被周圍的空氣加熱轉化為NG,溫度也隨之上升。-107°C是一個重要的分界點，NG溫度低于-107°C時，氣體密度比空氣大; NG溫度等于-107C時， 氣體密度與空氣相當; NG溫度高于- 107C時，氣體密度比空氣小。-般情況下，NG密度小于空氣，很容易向上擴散。但若LNG大量泄漏，短時間來不及與周圍空氣進行熱交換，溫度就可能低于-107°C,其蒸氣云的密度比空氣低。這樣NG會順著地面或向低處曼延，擴散到很遠的地方，- - 旦遇到點火源，就會燃燒，甚至回燃、爆炸，非常危險。(2)易燃、易爆性NG是甲類易燃、易爆物質，與空氣混合后在一-定條件下是可燃的，其燃燒范圍大約在體積分?jǐn)?shù)為5%~ 15%。(3)低溫性深冷的LNG具有低溫性，某些材料與之接觸會變脆、易碎和冷收縮，使設備損壞，引起LNG泄漏。人體持續接觸LNG后，會引起嚴重的低溫凍傷和人體組織損壞。(4)窒息作用LNG蒸氣無毒，但如果吸入純的LNG蒸氣，會迅速失去知覺，幾分鐘后窒息死亡。當大氣中的氧含量因LNG蒸氣含量增高而逐漸減少時，工作人員有可能警覺不到而慢慢地窒息死亡。三、LNG氣化站的發展現狀及危險性分析1、LNG氣化站的發展現狀隨著全球經濟的迅速增長和能源需求量的不斷擴大，液化天然氣因其具有運輸效率高、用途廣、供氣設施造價低、見效快、方便靈活等特點，給世界LNG工業的發展提供了良好的基礎。我國目前發展LNG進口項目，建設LNG氣化站，彌補管輸天然氣的不足已成為目前城市行業較為關注的焦點。2、LNG危險性分析LNG的成分中甲烷的摩爾分?jǐn)?shù)為96%以上,所以LNG和液體甲烷性質基本類似，若處理不當，極易發生事故。從LNG的特性出發,危險性主要有:①不同時刻進入同一設備的LNG由于成分和密度差異引起分層，導致LNG突然大量蒸發，壓力驟升。:若壓力超過設備的極限承壓能力，會造成設備損壞和介質泄漏，甚至爆炸。②LNG的儲存和操作都是在低溫下進行的，一旦發生泄漏，低溫會造成材料性能下降，導致更加嚴重的事故，并對人體造成嚴重傷害。③雖然天然氣毒性較小，但其中主要成分為甲烷，泄漏后會造成窒息等人身傷亡事故。④天然氣與空氣混合能形成爆炸性混合物，爆炸下限(體積分?jǐn)?shù))為3.6%-6. 5%，爆炸上限(體積分?jǐn)?shù))為13%-17%如果存在著火源，極易發生著火燃燒，甚至爆炸。同時，氣體燃燒產生的熱輻射會對人身及裝置造成極大危害?？梢姡琇NG氣化站的安全至關重要。在設計過程中，必須確定與LNG裝置有關的危險，根據相關的標準和運行管理經驗，對氣化站的安全設計全面把關，使整個系統達到較高的安全水平。四、LNG氣化站的安全設計1、設計標準設計時可參考的國外標準主要有美國的NF-PA59A《液化天然氣(LNG)生產、儲存和裝卸標準》、NFPA57 (NG汽車燃料系統》等;國內標準有: GB 50028- 2006《城鎮燃?xì)庠O(shè)計規范》; GB50183 -2004《石油天然氣工程設計防火規范》;GB50016-2006《建筑設計防火規范》等。2、總平面布置LNG氣化站總平面布置設計要合理地確定站內各作業區和設備的位置，以確保氣化站有一個安全的環境。站址選擇一方面要從城市的總體規劃和合理布局出發，另一方面也應從有利生產、方便運輸、保護環境著眼。(1)站址應選在城鎮和居民區的全年最小風向的上風側。(2)考慮氣化站的供電、供水和電話通信網絡等各種條件，站址選在城市邊緣為宜。(3)站址至少要有一條全天候的汽車公路。(4)氣化站應避開油庫、橋梁、鐵路樞紐站、飛機場等 重要戰略目標。(5)站址不應受洪水和山洪的淹灌和沖刷，站址標高應高出歷年最高洪水位0.5m以上。(6)應考慮站址的地址條件，避免在滑坡、溶洞、塌方、斷層、淤泥等不良地質條件的地區，站址的土壤耐壓力- -般不低于 0. 15MPa。3、圍堰區液化天然氣儲罐周圍必須設置圍堰區,以保證儲罐發生的事故對周圍設施造成的危害降低到最小程度。圍堰區是指用壓實土、混凝土、金屬等低溫材料在LNG儲罐周圍建造的堤防、護墻或排液系統所圍成的區域。其作用是當LNG 泄露或溢出時，將可燃液體限制在圍堰區內，防止進一步擴 散;當發生火災時，阻止火焰向四周蔓延。4、LNG儲罐LNG儲罐按結構形式可分為地下儲罐、地上金屬儲罐和金屬-預應力混凝土儲罐3類，地上LNG儲罐又分為金屬子母罐和金屬單罐2種。LNG氣化站采用何種儲罐，主要決定于其儲存量。儲存量為1200m^-5000mi時可采用金屬子母儲罐帶壓儲存和常壓罐儲存。儲存量為1200m以下的城市LNG 氣化站，基本采用金屬單罐帶壓儲存。.(1)LNG儲罐的安全措施根據儲罐容積合理確定安全間距，見表1表1圍堰墻與站區圍墻之間、儲罐之間的水平凈距儲罐容積V/m3圍堰墻到站區圍墻的水平儲罐之 間水平凈距最凈距最小值/m小值/mv<0.50.00.5≤v<19.01.01.9≤v<7.6.61.57.6≤v<56.81.56.8≤V<114.015.0114.0≤v<265.023.0相鄰儲罐公稱直徑之儲罐公稱直徑的0.7倍,但和的 1/4， 且最小為265.0< V不小于30.0m .1.5m(2) LNG漩 渦現象的預防漩渦現象，也稱翻滾，通常出現在多組分的液化天然氣中，是由于向已裝有LNG的低溫儲罐中充注新的LNG,或由于LNG中的氮優先蒸發而使儲罐內的液體發生分層而引起。防止發生渦旋現象的方法有:①將不同產地、不同氣源的LNG分開儲存，可避免因密度差而引起分層。②根據需儲存的LNG與儲罐內原有LNG的密度差異，選擇正確的充注方式。③使用混合噴嘴和多孔管向儲罐中充注LNG。④檢測LNG的蒸發速度，LNG分層會抑制LNG的蒸發速度，使出現渦旋前的蒸發速度比通常情況下的蒸發速度低。(3)儲罐靜態蒸發率儲罐靜態蒸發率能較為直觀地反映儲罐在使用時的絕熱性能，其定義為低溫絕熱壓力容器在裝有大于有效容積的1/2的低溫液體時,靜止達到熱平衡后,24h內自然蒸發損失的低溫液體質量和容器有效容積下低溫液體質量的比值。5、氣化器美國標準NFPA59A將氣化器分為加熱氣化器、環境氣化器和工藝氣化器3類。氣化器安全設計主要有以下2方面內容:(1)保證安全間距①除非導熱介質不可燃，否則氣化器及其主熱源與其他任何火源之間的水平凈距至少為15m,整體加熱氣化器到圍墻的水平凈距至少為30m。②氣化器到LNG、可燃制冷劑或可燃?xì)怏w儲罐的水平凈距至少為15m,到控制大樓、辦公室、車間等有人的重要建筑物的水平凈距至少為15m。③控制大樓、辦公室、商店、居民樓等建筑物，布置多個氣化器時，各氣化器之間的水平凈距至少為1.5m。(2)合理設置閥門等附件，主要包括:①每臺氣化器都應設置進口、出口切斷閥和安全閥。②為防止泄露的LNG進入備用氣化器，可安裝兩個進口閥門，并采用安全措施排空積存在兩個閥門之間的LNG或蒸發氣體。③在與氣化器的水平凈距為15m的LNG管路上安裝切斷閥，該閥門可由現場操作或遠程控制，且有一-定 保護措施預防閥門因溫度過低而失效。④在液體管路上設自動控制切斷閥，該閥門]到氣化器的水平凈距至少為3m,且在液體流量過大、設備周圍溫度異常、氣化器出口處溫度過低時能自動關閉。⑤加熱氣化器應配備切斷電源的裝置，可由現場操作或遠程控制。⑥設置自動裝置，防止LNG或其蒸汽在異常溫度下進入輸配系統。這些裝置應與僅用于緊急情況的管路閥門配合使用。⑦設置溫度檢測儀，測量LNG、蒸發氣體和加熱介質的進口溫度。6、LNG輸送管道在進行LNG管道設計中，不僅要考慮低溫液體的隔熱要求，還應特別注意因低溫引起的熱應力、防止水蒸氣滲漏、避免出現冷凝和結冰、管道泄露的探測方法以及防火等問題。LNG管 道和其他低溫液體輸送管道一樣，管道的熱補償是一個需要細心考慮的重要問題。7、氣化站的消防消防系統的安全設計原則是:盡量切斷氣源，控制泄露;對儲罐及臨近儲罐的設備進行冷卻保護，避免設備超壓造成更大的災害;將泄露的LNG引至安全地帶氣化，避免燃燒擴大。根據以上原則，消防系統安全設計主要包括分布控制系統、緊急關閉系統、火災和泄漏探測報警系統、消防水系統、干粉泡沫滅火系統和其他一些安全措施。五、結束語因LNG的特性及發生危險的危害性，我們不難發現，對LNG進行安全平設計是很有必要的，我們只有對LNG的安全性設計的合理可行了，得到即經濟又安全的LNG氣化站。參考文獻[1]王忠. LNG站消防設計探討[J].消防科學與技術, 2001.[2]劉新領.液化天然氣供氣站的建設[J].煤氣與熱力, 2002.[3]徐正康,吳洪松.液化天然氣在燃?xì)夤I(yè)中的應用[J].煤氣與熱力, 1998.[4]王蕾,李帆. LNG氣化站的安全設計[J].煤氣與熱力, 2005, 25(6): 30-33.[5]吳創明. LNG供氣站工藝設計與運行管理[J].煤氣與熱力, 2006, 26(4): 1-7.
