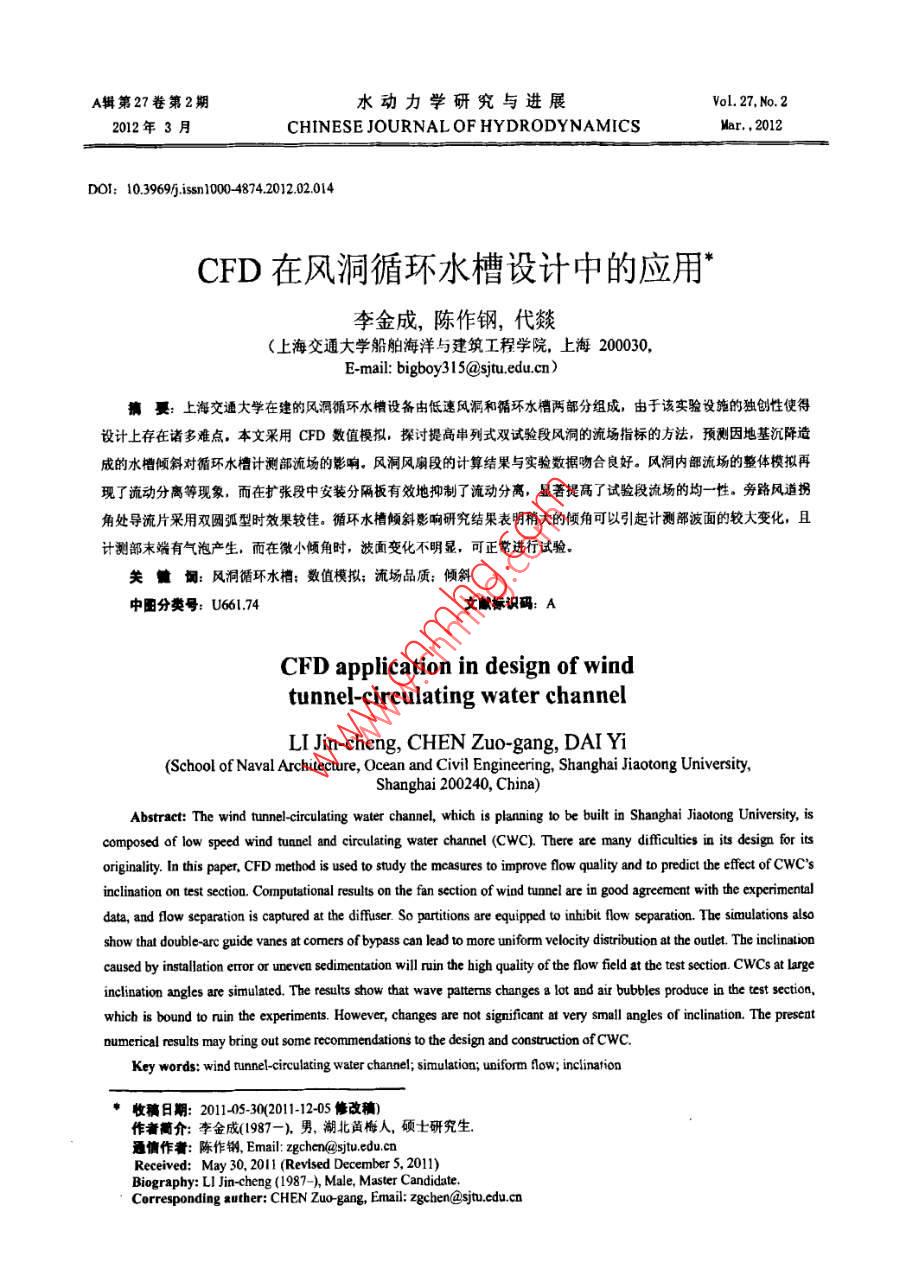

A輯第27卷第2期水動力學研究與進展Vol. 27, No.22012年3月CHINESE JOURNAL OF HYDRODYNAMICSMar., 2012.DOI: 0.3969.sn1000 4874.2012.02.014CFD在風洞循環水槽設計中的應用*李金成，陳作鋼，代燚(上海交通大學船舶海洋與建筑工程學院，上海200030,E-mail: bigboy315@sjtu.edu.cn)搞要: 上海交通大學在建的風洞循環水槽設備由低速風洞和循環水槽兩部分組成，由于該實驗設施的獨創性使得設計上存在諸多難點。本文采用CFD數值模擬，探討提高串列式雙試驗段風洞的流場指標的方法，預測因地基沉降造成的水槽傾斜對循環水櫓計測部流場的影響。風洞風扇段的計算結果與實驗數據吻合良好。風洞內部流場的整體模擬再現了流動分離等現象，而在擴張段中安裝分隔板有效地抑制了流動分離，顯著提高了試驗段流場的均一性。旁路鳳道拐角處導流片采用雙圓弧型時效果較佳。循環水槽傾斜影響研究結果表明稍大的傾角可以引起計測部波面的較大變化，且計測部末端有氣泡產生，而在微小傾角時，波面變化不明顯，可正常進行試驗。關鏡憫:風洞循環水槽:數值模擬;流場品質;傾斜中圈分類號: U661.74文獻標識碼: ACFD application in design of windtunnel-circulating water channelLI Jin-cheng, CHEN Zuo-gang, DAI Yi .(School of Naval Architecture, Ocean and Civil Engineering, Shanghai Jiaotong University,Shanghai 200240, China)Abstract: The wind tunelcirculaing water channel, which is planning to be built in Shanghai Jiaotong University, iscomposed of low speed wind tunnel and circulating water charnel (CWC) There are many dificultis in its design for isoriginality. In this paper, CFD method is used to study the mcasures to improve flow quality and to predict the effect of CWC'sinclinarion on test section. Computational results on the fan section of wind tunnel are in good agreemeat with the experimentaldata, and flow separation is captured at the difuser. So partitions are equipped t inhibit flow separation. The simulations alsoshow that double-arc guide vanes at comers of bypass can lead to more uniform velocity distribution at the outlet. The inclinationcaused by nallationo eror or uneven sedimenation will ruin the bigh quality of tbe flow field at the test section. CWCs at largeinclination angles are simulated. The reslts show that wave patterns changes B lot and air bubbles produce in the test section,which is bound to nuin the experiments. However, changes are not significant at very small angles of inclination. The presentoumerical results may bring out some recommendations to the design and constructiom ofCWC.Key words: wind tunnel-circulating water channel; simulation; uniform flow; inclination申收稿日期: 2011-05-30(2011-12-05 修改稿)作者簡介:李金成(1987-). 男，湖北黃梅人，碩士研究生.通儕作者:陳作鋼, Email: zgchn@sjtu.cdu.cnReceived: May 30, 2011 (Revised December 5, 2011)Biography: LI Jin cheng (1987-), Male, Maser Candidate,Corresponding suther: CHEN Zuo gang, Email: zgchen@sjtu.cdu.cn李金成，等: CFD在風洞循環水槽設計中的應用_217評估。1引言擴散段風扇段實驗研究在船舶水動力學的發展中發揮了重大試驗段要作用。風洞循環水槽作為- -種多功能的基礎實驗導流片設備以其獨特優勢將逐漸得到廣泛應用。上海交通大學在建的風洞循環水槽由低速風洞和分層流循小試驗段環水槽兩部分組成，二者可獨立工作，也可協同工作來形成風、浪及分層流環境下船舶與海洋工程結構物的流體動力性能試驗的能力，其具有能對流場” 蜂窩器進行長時間、多目標和自動化的測量等優點，同時能夠實現流場的可視化并能研究復雜工況下的船圖1風洞簡圖舶流體動力學響應，這些都是傳統的實驗裝置無法Fig.1. Diagram of wind tunnel比擬的。傳統上，風洞和循環水槽的設計主要依賴于實2風洞數值模擬驗數據和經驗公式司。隨著計算流體力學(CFD)的快速發展，近年來CFD技術也逐漸應用到風洞和循環水槽的設計中。在循環水槽方面，Ogura風洞循環水槽中的風洞結構如圖1所示。該風等2I和Nishimoto等|首先對循環水槽計測部的流洞具有小試驗段(高速試驗段，3 mx2.5 mx16 m,場進行了數值模擬，研究了抑制計測部自由面波高最大風速60 m/s)和大試驗段(低速試驗段，6mx的方法。Chen等5)對循環水槽內部流場進行了整體3.5 mx14 m,最大風速20 m/s)。小試驗段主要用于數值模擬，發現了拐角流動分離現象，對拐角半徑船舶與海洋結構物上層建筑物、小型建筑物以及高和導流片的數量與流場品質之間的關系進行了數速運動體的氣動載荷、風壓分布及其流態影響測值考察:試驗和計算的對比研究揭示了表面流加速試。大試驗段主要用于橋梁、體育場等超大型建筑裝置的流動機理:數值研究探討了第-拐角形狀和物和機場、整個街區、工業園區等建筑群、船舶與氣泡發生量之間的關系，并對水槽的局部形狀進行海洋結構物上層建筑物的氣動載荷、氣動彈性響應了改進。和風壓分布，以及它們對周邊環境影響的測試。整上海交通大學 在建的風洞循環水槽在國內尚個風洞通過風扇段的葉輪轉動來推動空氣流動，調屬首創，并無設計經驗可供參考。CFD作為-種高節葉輪轉速可以控制風洞內氣體流速大小。為了減效的研究手段被用于該設備的輔助設計。陳作剛少流動分離提高流場質量，在風洞的四個拐角處都等06.7通過計算和試驗的對比，得出了該循環水槽淺安裝有導流片，且在試驗段的前方都安裝了蜂窩器水分層流試驗流速不能超過0.3 m/s等結論并通過和阻尼網等整流裝置。iSIGHT集成Gambit和Fluent, 實現了對多功能風由于該風洞含有兩試驗段，且試驗段的橫截面洞的優化氣動設計。積相差較大，而風洞的場地也很有限，因而低速試此在建風洞為串列式雙試驗段的低速風洞，兩驗段前方收縮段的收縮比較小，導致該試驗段的流試驗段截面積相差較大，且場地布置受限，這些因場品質不佳。本文采用CFD方法，對風洞進行了素給氣動設計帶來較大的難度。本文采用CFD方模擬，以探索改善低速試驗段流場的具體措施。法對風洞進行了模擬，針對一些關鍵區域流場品質不佳的原因進行了分析，提出一些具體的改進措施，并數值驗證了改進設計的效果。循環水槽作為一種精密的實驗設備，對計測部的水平度有著嚴格要求。在循環水槽建造過程中，可能會由于制造或者安裝中的誤差而導致水槽不能保證絕對水平，同時在循環水槽建成使用過程中，由于建筑地基等因素，循環水槽會產生沉降，而如果沉降非均勻，水槽會發生傾斜。本文研究了循環水槽基于這些潛在因素可能導致的傾斜對其圖2風扇段模型計測部流場產生的不利影響，以期對此進行預測和Fig2. Model of fan section218水動力學研究與進展A輯2012年第2期2.1風扇段數值模擬2.2風洞內部流場的模擬在采用CFD方法模擬風洞內部流場之前，先在前節的基礎上，依據風洞設計參數完成了如對風洞的風扇段單獨進行模擬，以檢驗CFD法在圖1所示的風洞完整模型，其中風扇段外罩直徑為風洞內部流場數值模擬的可靠性。如圖2所示，風3.8m,且各參數均對應于前節中的風扇段按比例縮扇段長度約為15m,外單直徑為5.5m，風扇葉片小。計算域包含各拐角導流片和兩個試驗段上游的共20片，葉片的前方有前支撐片和頭罩，其后方蜂窩器。對計算域進行分區，生成了混合型網格，有止旋片、尾支撐和尾單。為了便于設定邊界條件，，其中除風扇段外，其余部分為結構化網格。網格單計算模型沿軸向向上下游進行了適當?shù)难由?。本模元總?shù)約為500萬。擬在GAMBIT 2.3中完成模型并劃分網格，網格單數值計算中采用了SST k- w湍流模型, PISO元總數約為270萬。(Pressure-mplicit with Spitting of Operators)法"本模擬采用FLUENT 6.3進行流場模擬，即用用于求解壓力和速度之間的耦合方程。導流片和蜂有限體積法求解RANS方程，采用了SST k-w湍窩器均設定為無滑移壁面。風扇旋轉部分采用MRF流模式，對近壁流動采用標準壁的數進行簡化，并方法處理，并給定轉速為600 pm。CPU時間約為對風扇旋轉區域采用MRF ( Multiple Reference150 h。Frame)方法'處理。對計算區域的入口和出口分別完整風洞模型計算的結果表明，葉輪前后截面采用速度入口條件和壓力出口條件，對所有物面采壓升值為1439 Pa.本節中取出該風洞模型的風扇用無滑移壁面條件。SIMPLE法%]被用于求解速度段，井沿著入口和出口方向作適當延伸，將完整風與壓力之間的耦合方程，對動量方程采用三階洞計算中得到的流量作為入口條件，其他條件同上MUSCL (Monotone Upstream-Centered Schemes for節，計算所得的風扇段壓升為1233 Pa,比前述完Conservation Laws)格式叫，對k和0方程采用二整模擬的壓升值低14%。該偏離值和前節中10%~階上風格式。在雙核并行條件下，計算收斂所需15%的結果很接近，這再次驗證了CFD計算的可靠CPU時間約為30 h。性。通過計算，得到了風扇葉輪前后截面上的壓升2.3風洞流場品質分析值如圖3所示。由于該串列式風洞包含兩試驗段，且截面積相差較大，因而風洞中需有擴散段來形成過渡。為提高低速試驗段流場品質，需要上游收縮嘴的收縮比3.0較大，該措施會使穩定段寬度較大而導致擴散段的擴張角增大，而較大的擴張角容易導致流動分離，進而影響到下游低速試驗段的流場分布。因此如何1.0土器提高低速試驗段流場品質成為設計中的難題之一。0.5100200300360400430460轉速/國-23、圖3不同轉速下的壓升值Fig.3. Pressure rise at difcrent rotation speeds可以看到，CFD計算結果與實驗數據吻合較好，二者在變化趨勢上完全一致，計算壓升大體上比實驗數據小10%~15%。誤差主要來源于以下兩r9個因素: (1) 模型及出口和入口條件帶來的誤差。試驗中的風扇位于某座風洞中，而本節計算中沒有考慮風扇段以外的結構，僅以風扇段為計算對象，因而試驗中風扇段上游的來流非均勻，而計算時在計算區域入口處以流量相等的原則采用了均勻分布。(2)數值方法本身的誤差。計算中采用的MRP法、壁函數近似處理、網格密度和湍流模型等因素圖4最大試驗段中心位置截面上的速度分布Fig.4. Velocity distribution on the cross section at central也會帶來一定的誤差。location of the maximal test section計算結果和實驗數據的對比初步表明CFD方法能夠用于模擬風洞內的流場并得到較為準確的取大試驗段轉盤中心位置(距試驗段入口結果。8.5 m)的截面數據作為研究對象,為扣除近壁面處李金成，等: CFD在風洞循環水槽設計中的應用219邊界層的影響，取該截面上寬、高均為70%的矩形為提高低速試驗段流場分布均勻性，必須設法區域，由此得到了該截面上的速度分布參數如圖4抑制氣流在擴散段的分離。所示。2.4加裝隔板前后的流動分離抑制效果為降低氣流在擴散段的分離，擬添加隔板將擴散段分割成若千子區域，使各子區域的擴散角相應減小，就可能抑制流動分離的產生。在擴散段高度和寬度方向上各等間距地安裝兩塊隔板，其余部分未作任何改變，數值模擬條件也相同。取上節中相同截面上的速度分布作為研究對象，來考查該設計對改善實驗段流場的效果。表1擴散段加裝隔板前后試驗段某截面的速度分布比較Table 1. Comparison of velocity distribution in 3 caseswithout/with separation plates in the diffuser_平均速度速度標離散系數 湍流/(m/s)準差(標準差與強度均值之比)圖5風洞內的流場流線圖無隔板14.225.360.388.95Fig.5. Stream lines inside the wind tunnel2+2隔板14.401.770.128.38從圖4中可以明顯看出，該截面上速度分布很不均勻，平均速度為14.22 m/s,速度標準差為通過計算得到了試驗段該截面上的速度分布5.37 m/s,流場品質很差。通過對流場流線圖分析(圖6)。表1為加裝隔板前后試驗段該截面上的速可以看出，在擴散段確實存在著嚴重的流動分離現度分布比較。該截面的平均速度為14.40 m/s,標準象(圖5)。差為1.77 m/s,相比于未加隔板的情形，速度分布明顯變得更加均勻。由此可見，加裝隔板后能有效改善實驗段的流場分布，從流線圖中可以明顯觀察到隔板能抑制分離。2(通過以上對比分析表明:加裝隔板能有效減少分離，提高試驗段的流場品質。這里需指出，本文(數值模擬中未包含阻尼網，故計算得到的速度非均)馬同勻度和湍流度都比實際情況下的要大。-12”(a)速度分布圖7旁路風道Fig.7. By pass wind channel(b)流場流線圖6加隔板后試驗段某截面的速度分布及風洞內的流場流線圖圓弧型 雙圓弧型Fig.6. Velocity distribution on the cross section and streamlinesinside the wind tunnel with separation planes in the圖8導流片型式difuserFig.8. Form of the guide vanes220水動力學研究與進展A輯2012年第2期3L -32-a)國弧型導流片一30(6)雙圃氨型爭德片圖9噴口截面上的速度分布Fig9. Double-circle arc type of guide vanes2.5旁路風道導流片研究面上的流場數據詳見表2。從圖9和表2可以看到，循環水槽在進行風、浪和分層流試驗時，需通采用雙圓弧型導流片時噴口處的速度分布更為均過旁路風道將風從風洞引至循環水槽測試部上方。勻。旁路風道的結構如圖7所示。旁路風道需要經過幾表2不同型式的導片下噴口截面上的流場數據個拐角才能連接風洞和循環水槽測試部，因此為了Table 2. Flow parameters on outlet section of the bypass減少分離，需在拐角處安裝導流片，以提高噴口處wind cbannel in different forms of guide vanes流場的品質，以滿足循環水槽測試部風速分布要平均速度速度標準差 離散系數求。拐角形式和導流片布置已有相關工作5.1,本/(m/s)(標準差與文中主要考察不同型式導流片對流場的影響?，F(xiàn)設均值比率)計階段考慮了圓弧型導流片和雙圓弧導流片(圖圓弧型導流片31.612.890.098)。本節中數值模擬了兩種不同型式導流片下旁路雙圓弧導流片31.121.650.05風道內部的流動，并對噴口處速度分布進行比較，研究采用何種型式導流片較佳。本計算單元總數約200萬，主要采用了結構化以上結果均表明，采用雙圓弧導流片能得到更網格，對含雙圓弧型導流片的方案，在局部采取了好的截面速度分布，但雙圓弧導流片制作和安裝工非結構化的六面體單元。計算中采用RNG k-ε湍藝較為復雜，具體建造中應根據實際情況靈活選流模式封閉方程，用非平衡壁面函數簡化處理近壁用。必須再次強調，旁路風道近噴口處將設置阻尼流動，并采用Standard 標準法進行壓力插值，網，以進一步提高噴口處速度分布的均勻性。SIMPLE法被用于求解速度和壓力間的耦合方程。對k和ε方程采用二階上風格式。流動介質為常溫空氣,采用Velocity Inlet條件，3循環水槽傾斜角影響的研究入口處湍流度設定為5%，流速則以循環水槽計測部上方旁路風道出口處的平均流速30 m/s來推定。3.1模型說明通過模擬，得到了兩種導流片型式下的噴口速度分布，其中為扣除近壁面處邊界層的影響，取該循環水槽作為一種精密的實驗設施，對計測部截面上寬、高均為70%的矩形區域(圖9)。噴口截的水平度有著很高要求。如果水槽發生了傾斜，計李金成，等: CFD 在風洞循環水槽設計中的應用_221測部的流動將會發生較大的改變。如果定常波的波此節計算中采用標準k- ε湍流模式封閉方程，高大于設計值，將明顯影響各類實驗的精度。在循標準壁函數簡化處理近壁流動。非定常的VOF法13])環水槽的建造以及安裝過程中，安裝誤差在所難被用于模擬自由表面。計算中采用PRESTO法進行免，水槽可能會有一-定的傾斜角，而且在水槽投入壓力插值，SIMPLE法被用 于求解速度和壓力間的使用后，由于地基的不均勻沉降，水槽也會有一-定耦合方程。用顯式CICSAM格式4求解V0F方程，的傾角。本研究模擬了水槽不同傾角下計測部的流對動量方程采用三階MUSCL格式，對k和ε方程采動情況，以期預判結果并對不利情況制定對策。用二階迎風格式。3.2大傾角下水槽計測部流場模擬空氣水槽在安裝過程中可能存在安裝誤差，這會導頂板| 負壓區致水槽有- -定的傾角，此處我們模擬了水槽在較大傾角(+1°)時計測部的流動情況，并與水槽水平時入口管嘴收縮段計測部導流片計測部的流場做對比。圖11中為三種情況下計測部流場某瞬時的流動情況，文中水槽傾角逆時針旋轉記為正，反之為負。從圖11中可以看到，與水槽在水平時的計測出口部波面相比，水槽在較大傾角(+1°) 下波面變化較圖10計算域示意圖大。水槽逆時針旋轉1°時，波浪幅值相對較大，同F(xiàn)ig. 10. Diagram of computational domain時在計測部的末端有氣泡產生，并混入水流進入第為了提高計算效率,采取陳等I5.)研究中相同的一拐角， 這將對流場品質造成嚴重影響(如果氣泡策略，即忽略了三維效應，采用了二維計算，并略循環后流入到計測部，會影響到實際觀測效果)。去了其余三拐角，僅保留第- -拐角 并作適當延伸。水槽順時針旋轉1°時，波幅較大，在計測部末端有計算區域主要包括管嘴收縮段、計測部、第一-轉角一- 個明顯的波峰。故大角度傾斜將對循環水槽的流以及導流片(圖10)。為了模擬計測部的自由面，場以及觀測造成很大影響，因此在建造和安裝的過在計測部上方添加了一個空氣區域，該區域兩側為程中，應確保水槽水平。壁面條件，上方為壓力出口條件。因第一拐角處要高于計測部水面高度，故在此處有一負壓區， 來保證拐角處充滿水，具體數值由第一拐角處水位與計測部自由面水位壓力差值計算得到。入口選在管嘴收縮段的左側，入口速度為1.0 m/s,出口位于第一回水槽平時瞬時流動拐角的后方，為保證流量守恒及空氣不從下游流出，出口處采用了負流入的特殊形式，即采用速度入口條件，速度大小為1.778 m/s。(b)水槽傾斜0. 1'時瞬時流動水槽傾斜0. 1”時解時流動水糟平時瞬時流動圖12小傾角下計測部的流動情況Fig.12. Flow at the test section of CWC with small inclinations3.3小傾角下水槽計測部流場模擬水槽傾斜-I” 時瞬時流動即使在建造安裝過程中水槽完全水平，但是水槽建造安裝完成一段時間后由于地基沉降、尤其是不均勻沉降必將產生水槽傾斜。依據現場地質勘測水槽傾斜I”時瞬時流動結果推算，在夯實地基的情況下循環水槽的傾斜度圖11大傾角下計測部的流動情況不會超過+0.1°。因而本研究中主要研究了水槽在水Fig.11. Flow at the test section of the CWC with large平和傾斜+0.1°下的計測部的流動情況，最后對比各inclinations種情況下計測部的流動情況，研究水槽在傾斜后其計測部自由面的變化情況(圖12)。222水動力學研究與進展A輯2012年第2期從圖12 中可以看到，與水槽在水平時的計測對比的結果表明采用雙圓弧導流片能得到更為均部波面相比，水槽在小角度(+0.1°)傾斜時，很難勻的噴口流場。最后，文中針對循環水槽在建造、直觀上觀察到計測部流場的變化。為了研究小角度安裝以及使用過程中產生的傾斜影響進行了預測，(+0.1°) 傾斜對循環水槽流場的影響，現考慮通過發現在較小傾角時，計測部波面變化不明顯，波浪監測計測部末端的頂板(圖10)的壓力變化來表征呈現-定的周期性，但順時針傾斜時計測部末端頂計測部的波浪變化。因為隨著計測部的波面變化，板壓力較大，而在較大傾角時，計測部波面變化較頂板的壓力值也會隨之而變化，二者在時域上的變大，不利于實驗進行，且會有氣泡產生，對精度和化是相同的，因此可以通過壓力的變化來表征計測觀測產生較大影響，因此在安裝時應確保水槽水部的流動在時域上的變化。平本研究提出了一些改進風洞流場品質的措施，2并對運營后水槽可能產生的傾斜及其后果進行了21預測。本文工作可為風洞循環水槽的設計、建造和20運營提供- -定的參考 和借鑒。是L911.8致謝17本文的工作是在上海交通大學船舶與海洋工900 910 920 930 940 950 960 970 980 999 10000程國家實驗室建設項目(985 二期能力建設)的支t/6持下完成的，作者在此深表謝意。圖13不同傾角下頂板壓力積分隨時間變化的曲線Fig.13. Curves of the variation of pressue integral on ceilingversus time at different inclinations通過計算，得出了水平以及小角度傾斜下頂板參考文獻:壓力隨時間變化的曲線(圖13)。從圖13中可以看到，壓力平均值順時針傾斜[1]伍榮林,王振羽.風洞設計原理[M].北京:北京出版0.1°時最大，逆時針傾斜0.1°時最小，水平居中。社, 1985.當水槽順時針傾斜時，頂板處的浸深會增大，這就WU Rong:lin, WANG Zhen-yu. Principles of wind造成了平均壓力的升高，反之平均壓力則減小，此umel design[M]. Benjing: Beijing Publishing House,結論對水槽頂板處的結構設計和校核具有一定的1985.參考價值。另外，從圖13中還可以看到，壓力的[2]OGURA M. Study on design and hydrodynamic perfor-變化隨時間成一定的周期性變化，這是由于計測部mance of circulating water channe[D]. Pb. D. tbesis,波浪的變化造成的，故由此能夠大致推斷出自由面Hiroshimna University, Higashi Hiroshima, Japan, 1995.上的波浪周期。在順時針傾斜0.1°算例中，壓力變[3]OGURA M, TAMASHIMA M. On a method to design化幅度較小，且周期較為均勻，這是由于頂板浸深be circulating water channel with the performance for較大，自由面波動影響較小造成的。measurements[]. Transactions of The West-JapanSociety of Naval Architects, 1996, 92(1): 59-80.[4NISHIMOTO H, OGURA M, YAMAZAKI R. Nume-4結論rical simulation of flow in the test scctio of circulatingwater channel with tbe perfomance for measure-本研究采用CFD方法針對風洞循環水槽設計ments[]. Transactions of The West-Japan Sociery ofNaval Architects, 1996, 92(1): 45-57.和建造中的某些關鍵問題進行了數值模擬，其中風[5CHEN Z G KUROKAWA Y, NISHIMOTO H. CFD扇段模擬結果與實驗結果吻合良好，表明CFD方法可以合理地用于數值風洞的構建。針對風洞低速application on the developmeat of circulating water試驗段流場品質不佳這一-問題， 發現加裝隔板后流cbanneI[C]. 16th Symposium of ISOPE, the Interna-場品質提高明顯，但隔板的數量和穩定段寬度還有tional Society of Offshore and Polar Engineers, San待進一-步研究。文中還模擬了旁路風道拐角處采用Francisco, USA, 2006.圓弧型導流片和雙圓弧導流片時噴口處速度分布，[6]陳作鋼，馬寧,橋詰泰久，等.循環水槽中分層流模李金成，等: CFD在風洞循環水槽設計中的應用223擬試驗與CFD研究[C].第二十- -屆全國水動力學研flow[M]. Washington DC， USA: Hemisphere討會暨兩岸船舶與海洋工程水動力學研討會文集，Publishing Corporation, 1980.北京:海洋出版社, 2008.[10] Van LEER B. Towards the ultimate conservative dif~CHEN Zuo-gang, MA Ning. HASHIZUME Y, et al.rence scheme. V. A second order sequel to Godunov'sPreliminary experiment of mult-layer flow in circula-method[J]. Comput. Plhys., 1979, 32(1): 101-136.ting water channel and CFD study[C]. Proceedings of[11] ISSA R L. Solution of implicitly discretized fluid flowthe 21st National Conference on Hydrodynamics,equations by operator slitting[]. Comput. Pbys, 1986,Bejing: 0cean Press, 2008.62(1): 40-65.[7] 陳作鋼， 李金成，代幾，等，多功能風洞及 CFD優化[12]于昌利，張喜秋，聶武,等.循環水槽彎管導流形式設計[C].中國空氣動力學會第六屆測控專委會第二三維數值模擬研究[J]船海工程, 2010(5): 21-24.次學術交流會，海南, 2011.YU Chang-li, ZHANG Xi-qiu, NIE Wu, et al, Nume-CHEN Zuo gang, LI Jin-cheng, DAI Yi, et al. Versatilerical investigation of 3-D curved pipe and guide wanes'wind tunnel and CFD-based optimal design[C]. Theform of circulation water chanel[J]. Ship and OceanSecond Symposium of No.6 Mcasurement ControlEngineering, 2010(5); 21-24.Technique Comite, .Chinese Aerodynamics Research[13] HIRT C W, NICHOLS B D. Volumpe of Fluid (VOF)Society, Hainan, China, 2011.method for the dynamics of free boundaries[J]. Comput[8] LUOJ y, ISSA R I, GOSMAN A D. Prediction ofPbys., 1981, 39(1): 201-225.impeller- induced flows in mixing vessels using multiple[14]UBBLINK, 0. Numerical prediction of two fluid sys-frames of reference[C]. ICbemE Symposium Series,tems with sharp interfaces[D]. Ph. D. thesis, Imperialnumber 136, Rugby, UK, 1994. 549-556.College of Science, Technology and Medicine, London,[9] PATANKAR S V. Numerical beat transfer and fluidUK, 1997.
