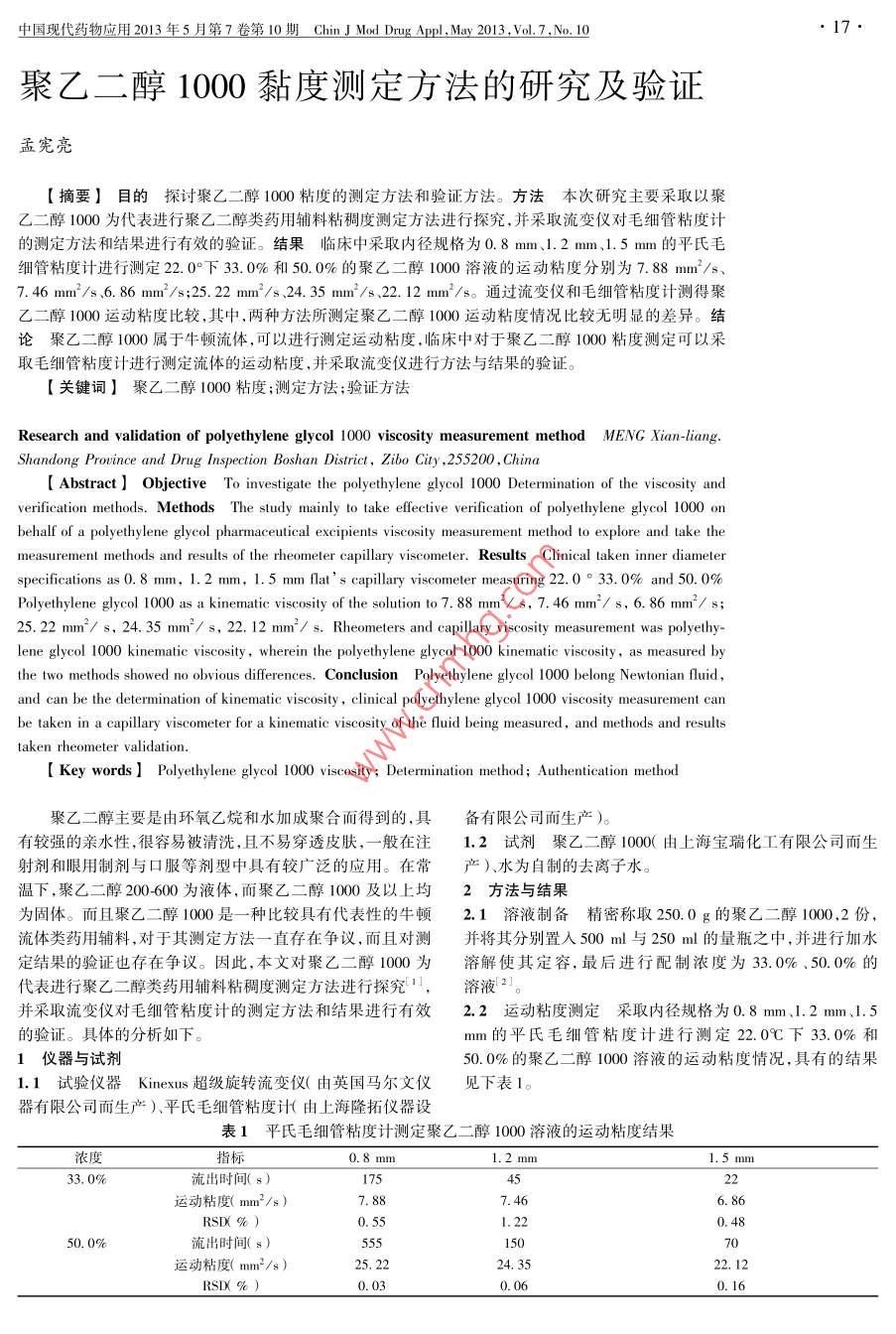

中國現(xiàn)代藥物應(yīng)用2013年5月第7卷第10期 Chin J Mod Drug Appl,May2013,vol.7,No,10聚乙二醇1000黏度測(cè)定方法的研究及驗(yàn)證孟憲亮【摘要】目的探討聚乙二醇1000粘度的測(cè)定方法和驗(yàn)證方法。方法本次研究主要采取以聚乙二醇1000為代表進(jìn)行聚乙二醇類藥用輔料粘稠度測(cè)定方法進(jìn)行探究,并采取流變儀對(duì)毛細(xì)管粘度計(jì)的測(cè)定方法和結(jié)果進(jìn)行有效的驗(yàn)證。結(jié)果臨床中采取內(nèi)徑規(guī)格為0.8mm、1.2mm、1.5mm的平氏毛細(xì)管粘度計(jì)進(jìn)行測(cè)定220下33.0%和50.0%的聚乙二醇1000溶液的運(yùn)動(dòng)粘度分別為7.88mm2/s、7.46mm2/s、6.86mm2/s;25.22mm2/s、24.35mm2/s、22.12mm2/s。通過流變儀和毛細(xì)管粘度計(jì)測(cè)得聚乙二醇1000運(yùn)動(dòng)粘度比較,其中,兩種方法所測(cè)定聚乙二醇1000運(yùn)動(dòng)粘度情況比較無明顯的差異。結(jié)論聚乙二醇1000屬于牛頓流體,可以進(jìn)行測(cè)定運(yùn)動(dòng)粘度,臨床中對(duì)于聚乙二醇1000粘度測(cè)定可以采取毛細(xì)管粘度計(jì)進(jìn)行測(cè)定流體的運(yùn)動(dòng)粘度,并采取流變儀進(jìn)行方法與結(jié)果的驗(yàn)證【關(guān)鍵詞】聚乙二醇1000粘度;測(cè)定方法;驗(yàn)證方法Research and validation of polyethylene glycol 1000 viscosity measurement method MENG Xian-liangShandong Province and Drug Inspection Boshan District, Zibo City, 255200, ChinaAbstract] Objective To investigate the polyethylene glycol 1000 Determination of the viscosity andverification methods. Methods The study mainly to take effective verification of polyethylene glycol 1000 onbehalf of a polyethylene glycol pharmaceutical excipients viscosity measurement method to explore and take themeasurement methods and results of the rheometer capillary viscometer. Results Clinical taken inner diameterpecifications as 0. 8 mm, 1. 2 mm, 1. 5 mm flat s capillary viscometer measuring 22. 033. 0% and 50. 0%Polyethylene glycol 1000 as a kinematic viscosity of the solution to 7. 88 mm/s, 7. 46 mm /s, 6. 86 mm/s25. 22 mm/s, 24 35 mm/s, 22. 12 mm/s, Rheometers and capillary viscosity measurement was polyethylene glycol 1000 kinematic viscosity, wherein the polyethylene glycol 1000 kinematic viscosity, as measured bythe two methods showed no obvious differences. Conclusion Polyethylene glycol 1000 belong Newtonian fluidand can be the determination of kinematic viscosity, clinical polyethylene glycol 1000 viscosity measurement canbe taken in a capillary viscometer for a kinematic viscosity of the fluid being measured, and methods and resultstaken rheometer validationKey words] Polyethylene glycol 1000 viscosity; Determination method; Authentication method聚乙二醇主要是由環(huán)氧乙烷和水加成聚合而得到的,具備有限公司而生產(chǎn))有較強(qiáng)的親水性,很容易被清洗,且不易穿透皮膚,一般在注1.2試劑聚乙二醇1000由上海寶瑞化工有限公司而生射劑和眼用制劑與口服等劑型中具有較廣泛的應(yīng)用。在常產(chǎn))、水為自制的去離子水。溫下,聚乙二醇200-600為液體,而聚乙二醇1000及以上均2方法與結(jié)果為固體。而且聚乙二醇1000是一種比較具有代表性的牛頓2.1溶液制備精密稱取250.0g的聚乙二醇1000,2份,流體類藥用輔料,對(duì)于其測(cè)定方法一直存在爭(zhēng)議,而且對(duì)測(cè)并將其分別置入500ml與250ml的量瓶之中,并進(jìn)行加水定結(jié)果的驗(yàn)證也存在爭(zhēng)議。因此,本文對(duì)聚乙二醇1000為溶解使其定容,最后進(jìn)行配制濃度為33.0%、50.0%的代表進(jìn)行聚乙二醇類藥用輔料粘稠度測(cè)定方法進(jìn)行探究溶液2。并采取流變儀對(duì)毛細(xì)管粘度計(jì)的測(cè)定方法和結(jié)果進(jìn)行有效2.2運(yùn)動(dòng)粘度測(cè)定采取內(nèi)徑規(guī)格為0.8mm、1.2mm、1.5的驗(yàn)證。具體的分析如下。mm的平氏毛細(xì)管粘度計(jì)進(jìn)行測(cè)定22.0℃下33.0%和1儀器與試劑50.0%的聚乙二醇1000溶液的運(yùn)動(dòng)粘度情況,具有的結(jié)果1.1試驗(yàn)儀器 Kinexus超級(jí)旋轉(zhuǎn)流變儀(由英國馬爾文儀見下表1。器有限公司而生產(chǎn))、平氏毛細(xì)管粘度計(jì)(由上海隆拓儀器設(shè)表1平氏毛細(xì)管粘度計(jì)測(cè)定聚乙二醇1000溶液的運(yùn)動(dòng)粘度結(jié)果濃度指標(biāo)0.81.2mm1.5mm流出時(shí)間(s)運(yùn)動(dòng)粘度(mm2/s)7.887.466.86RDX %0.551.220.48流出時(shí)間(s運(yùn)動(dòng)粘度(mm2/s)RSI %O0.030.1618中國現(xiàn)代藥物應(yīng)用2013年5月第7卷第10期 Chin J Mod Drug Appl,May2013,Vdl7,No,102.3方法與結(jié)果驗(yàn)證33.0%和50.0%的聚乙二醇1000溶液,并分析在20℃和25℃及40℃溫度下的剪切速率、剪切應(yīng)力和動(dòng)力粘度之間的曲線關(guān)系(下圖1與圖2),以及各溫度下的動(dòng)力粘度測(cè)定結(jié)果(下表2)。圖233.0%聚乙二醇1000溶液在20℃和25℃及40℃溫度下動(dòng)力粘度曲線圖133.0%聚乙二醇10液在20℃和25℃及40℃溫度下2.3.2相對(duì)密度測(cè)定對(duì)于聚乙二醇1000溶液的濃度測(cè)剪切應(yīng)力曲線和動(dòng)力粘度曲線定主要依據(jù)ChP2010二部中附錄部分ⅥIA的方法進(jìn)行操作并且在20℃條件下測(cè)定33.0%和50.0%的聚乙二醇1000s05溶液的相對(duì)密度分別為1.0622和1.07833。23.3動(dòng)力與運(yùn)動(dòng)粘度的分析依據(jù)v=Bp,=vp公式進(jìn)行動(dòng)力粘度和運(yùn)動(dòng)粘度的轉(zhuǎn)換3,33.0%和50.0%的聚乙醇1000溶液的運(yùn)動(dòng)粘度分別為8.121mm2/s和25.503因延率/4mm2/s。其中,流變儀和毛細(xì)管粘度計(jì)對(duì)聚乙二醇1000溶液●0℃是25℃:·4℃運(yùn)動(dòng)粘度的測(cè)定情況如下表3所示2.3.1流變學(xué)性質(zhì)分析與動(dòng)力粘度測(cè)定選取適量的表233.0%和50.0%的聚乙二醇1000溶液在不同溫度下的動(dòng)力粘度比較指標(biāo)動(dòng)力粘度(mPa·s)8.4650.09動(dòng)力粘度(mPa·s)22.2RSⅨX%)0.40.6表3流變儀和毛細(xì)管粘度計(jì)對(duì)聚乙二醇1000相近。溶液運(yùn)動(dòng)粘度的測(cè)定結(jié)果比較綜上所述,在聚乙二醇1000黏度的測(cè)定過程中,采取流毛細(xì)管粘度計(jì)濃度流變儀變儀和毛細(xì)管粘度計(jì)對(duì)聚乙二醇1000溶液運(yùn)動(dòng)粘度的測(cè)定mnnnInn結(jié)果比較無明顯的差異。聚乙二醇1000屬于牛頓流體,可33.0%8,047.466.850.0%以進(jìn)行測(cè)定運(yùn)動(dòng)粘度7。因此,可以采取毛細(xì)管粘度計(jì)進(jìn)行測(cè)定流體的運(yùn)動(dòng)粘度,而采取流變儀進(jìn)行方法與結(jié)果的由此表看出,采取流變儀和毛細(xì)管粘度計(jì)對(duì)聚乙二醇驗(yàn)1000溶液運(yùn)動(dòng)粘度的測(cè)定結(jié)果比較無明顯的差異。3討論參考文獻(xiàn)聚乙二醇1000溶液是牛頓流體,而且運(yùn)動(dòng)粘度一般可以采取毛細(xì)管粘度計(jì)進(jìn)行測(cè)定,同時(shí)也可以采取流變儀進(jìn)行[1]梁銀杏,葉樺我國藥用輔料管理的探討中國醫(yī)藥工業(yè)雜志,2012,12(02):233-234測(cè)定。而且本組的研究分析采取流變儀和毛細(xì)管粘度計(jì)[2]王林波,陳?？?劉蔚,等,黏度測(cè)定方法的介紹及藥典中3個(gè)對(duì)聚乙二醇1000溶液運(yùn)動(dòng)粘度的測(cè)定結(jié)果比較無明顯的差藥用輔料黏度測(cè)定方法的討論.國藥品標(biāo)準(zhǔn),209,22(06)異。由此可以分析,采取這兩種方法均可以進(jìn)行測(cè)定聚乙二453454醇1000的運(yùn)動(dòng)粘度,由于流變儀的價(jià)格比較昂貴。因此,可[3]陸明,王林波,韓鵬,等.聚甲丙烯酸銨酯I動(dòng)力黏度測(cè)定.中以采取毛細(xì)管粘度計(jì)進(jìn)行測(cè)定流體的運(yùn)動(dòng)粘度,而采取流變國醫(yī)藥工業(yè)雜志,2012,12(04):452453儀進(jìn)行方法與結(jié)果的驗(yàn)證。4]陸明,王林波,韓鵬,等.聚丙烯酸樹脂Ⅱ動(dòng)力黏度的測(cè)定方在硏究中由于凝膠劑和軟膏劑以及滴眼液等藥劑一般法.藥學(xué)服務(wù)與研究,2012,23(04):341-342具有非牛頓流體的特性。因此,在進(jìn)行測(cè)定運(yùn)動(dòng)粘度時(shí)應(yīng)選[5]王林波金薇樂健,等阿達(dá)帕林凝膠劑動(dòng)力黏度測(cè)定方法的取旋轉(zhuǎn)粘度計(jì)或者是旋轉(zhuǎn)流變儀進(jìn)行測(cè)定,從而降低誤研究.藥物分析雜志,2008,12(12):455456差5。由于在進(jìn)程毛細(xì)管粘度計(jì)的使用過程中,存在有多方[6]王林波楊美成,王浩,等聚乙二醇100貼度測(cè)定方法的研究面的原因影響,在進(jìn)行測(cè)定方法時(shí)詳細(xì)的觀察其影響因素,及驗(yàn)證.國醫(yī)藥工業(yè)雜志,2012,102):445446而降低將干擾因素降到最低。另外在進(jìn)行實(shí)施的過程中(7)Wmnp,a, nenZhuKang, Vitamin A palmi由應(yīng)嚴(yán)格的按照《藥品檢驗(yàn)標(biāo)準(zhǔn)操作規(guī)范》中的操作標(biāo)準(zhǔn)進(jìn)行nalysis,2009,14(11):456-457操作,而且流出時(shí)間應(yīng)>20056。并且本次的研究也顯示,在溫度≥200s時(shí),毛細(xì)管粘度計(jì)的測(cè)定結(jié)果與理論的值比較
