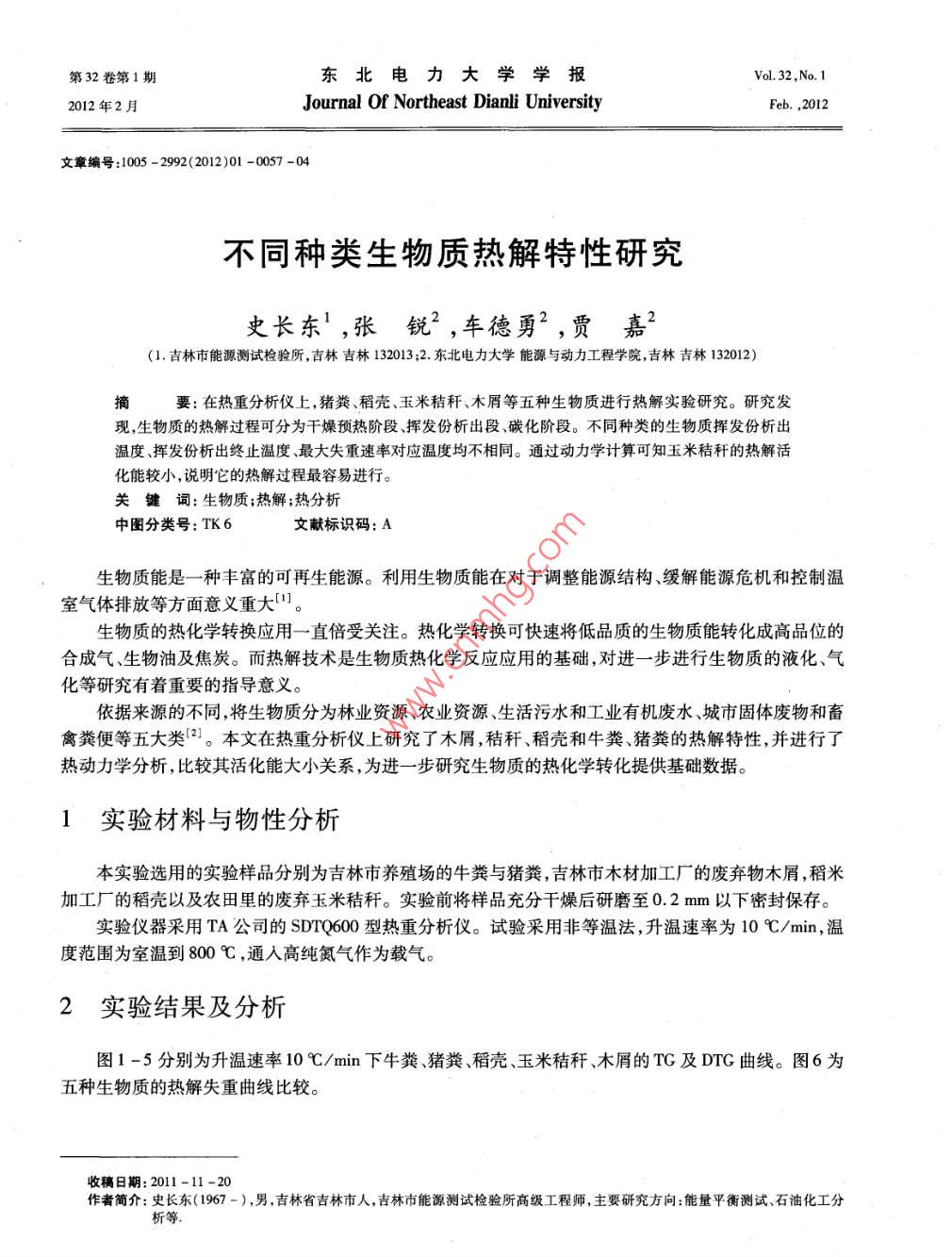

第32卷第1期東北電力大學學報Vol 32. No. 12012年2月Journal Of Northeast Dianli UniversityFeb.,2012文章編號:1005-2992(2012)01-0057-04不同種類生物質熱解特性研究史長東,張銳2,車德勇2,賈嘉2(1.吉林市能源測試檢驗所,吉林吉林132013;2.東北電力大學能源與動力工程學院,吉林吉林132012)摘要:在熱重分析儀上,豬糞、稻殼、玉米秸稈、木屑等五種生物質進行熱解實驗研究。研究發現,生物質的熱解過程可分為干燥預熱階段、揮發份析出段、碳化階段。不同種類的生物質揮發份析出溫度、揮發份析出終止溫度、最大失重速率對應溫度均不相同。通過動力學計算可知玉米秸稈的熱解活化能較小,說明它的熱解過程最容易進行。關鍵詞:生物質;熱解;熱分析中圖分類號:TK6文獻標識碼:A生物質能是一種豐富的可再生能源。利用生物質能在對于調整能源結構、緩解能源危機和控制溫室氣體排放等方面意義重大生物質的熱化學轉換應用一直倍受關注。熱化學轉換可快速將低品質的生物質能轉化成高品位的合成氣、生物油及焦炭。而熱解技術是生物質熱化學反應應用的基礎,對進一步進行生物質的液化、氣化等研究有著重要的指導意義。依據來源的不同,將生物質分為林業資源、農業資源、生活污水和工業有機廢水、城市固體廢物和畜禽糞便等五大類2。本文在熱重分析儀上研究了木屑,秸稈、稻殼和牛糞豬糞的熱解特性,并進行了熱動力學分析,比較其活化能大小關系,為進一步研究生物質的熱化學轉化提供基礎數據。1實驗材料與物性分析本實驗選用的實驗樣品分別為吉林市養殖場的牛糞與豬糞,吉林市木材加工廠的廢棄物木屑,稻米加工廠的稻殼以及農田里的廢棄玉米秸稈。實驗前將樣品充分干燥后研磨至0.2mm以下密封保存。實驗儀器采用TA公司的SDTQ600型熱重分析儀。試驗采用非等溫法,升溫速率為10℃/min,溫度范圍為室溫到800℃,通人高純氮氣作為載氣。2實驗結果及分析圖1-5分別為升溫速率10℃/min下牛糞、豬糞、稻殼、玉米秸稈、木屑的TG及DTG曲線。圖6為五種生物質的熱解失重曲線比較。收稿日期:2011-11-20作者簡介:史長東(196-),男,吉林省吉林市人,吉林市能源測試檢驗所高級工程師,主要研究方向:能量平衡測試、石油化工分析等東北電力大學學報第32卷110706030圖1牛糞在升溫速率10℃/min的熱解曲線2豬糞在升溫速率10℃/min的熱解曲線I100.110000506010020030040050060070080090000,100200300400500600700800900圖3稻殼在升溫速率10℃/min的熱解曲線圖4玉米秸稈在升溫速率10℃/min的熱解曲線豬糞稻殼0.2玉米秸利60040.600400500600700800圖5木屑在升溫速率10℃/min的熱解曲線圖6五種生物質在升溫速率10℃/mn下熱解曲線比較由生物質熱解曲線可知,熱解主要分為三個階段:干燥預熱階段、揮發份析出段碳化階段。隨著加熱的進行,生物質中的水分析出,在100℃-120℃左右,干燥基本完成。當?shù)竭_揮發份析出溫度時,試樣質量再次出現下降,DTG曲線開始快速下降,并出現峰值。這時,物料中的纖維素、半纖維素、木質素吸收了大量的熱量發生化學反應并析出揮發份。當揮發份析出段結束,DTG曲線恢復平穩,物料緩慢第1期史長東等:不同種類生物質熱解特性研究失重,此階段為生物質碳化階段。圖6中可以看出,不同種類生物質失重各不相同,木屑的在揮發份析出段的失重量最大。表1為不同生物質的揮發份析出溫度t1、揮發份析出終止溫度2與DTG曲線峰值點對應溫度t3。表1不同生物質種類揮發份析出溫度與、揮發份析出終止溫度與DTG曲線峰值點對應溫度與樣品℃℃牛糞343.42378.31豬糞稻殼200.26335.7371.21玉米秸稈l63.43365.17木屑205.15358.77386.8由表1可知,不同的生物質種類熱解的溫度區間不同,DTG的峰值點溫度不同。這是由于生物質三組分含量不同以及礦物質含量與種類不同導致的。木質素,纖維素,半纖維素的揮發份析出溫度段各不相同3,所以不同種類的生物質的主要熱解段的溫度范圍也不相同。而生物質內所含礦物質可對生物質熱解過程產生催化作用。3熱解動力學參數根據試樣的TG曲線我們可以得到試樣的質量隨溫度的變化。試樣在實驗中的質量變化比用轉化率來表示,寫作:(1)其中:mo為試樣初始質量,mg;m,為試樣任意時刻質量,mg;m為試樣終止質量,mg。生物質熱解動力學方程式可表示為k·f(a)f(a)為熱解機理函數的微分形式,根據以往經驗選用一級反應動力學機理fk為反應速率常數,根據 Arrhenius定律Ek Aexp( rt(4)將公式(3)和公式(4)帶人公式(2),積分后得到In(1-a)ARn5(12RT)E(5)其中φ為升溫速率,A為頻率因子,E為活化能。對不同時間段的ln10)]9進行直線擬合得到的直線斜率為是節距為lAC2RTARE由于(1-281)-1,所以節距可簡化為1B過擬合直線的節距可以求出生物質熱解動力aRT學參數活化能E與頻率因子A4。根據10℃/min下生物質熱解的TG曲線,求得熱解動力學參數如表2所示。60東北電力大學學報第32卷表2不同生物質種類的動力學參數生物質種類活化能E(Jmol)頻率因子A(S-1)相關系數牛龔86093.5963554.2豬糞85992.28264856.30.985691092.83玉米秸稈60515.13908.25790.983194674.07939067.90.98964結論(1)生物質的熱解過程主要發生在:干燥預熱階段、揮發份析出段、碳化階段。(2)不同種類的生物質揮發份析出溫度、揮發份析出終止溫度與DTG曲線峰值點對應溫度各不相同,這是由于生物質中三組分的含量不同與礦物質含量不同所造成的。(3)對實驗試樣進行熱分析,得到動力學參數,其中玉米秸稈的熱解活化能最小,說明熱解過程最容易進行。而木屑的熱解活化能最大,與木屑相比熱解進行的較為困難?？嘉墨I[1]田水泉,張立科,楊風嶺等.生物質能源化學轉化技術與應用研究進展[J].安徽農業科學,2011,39(3):1645-1648:1650[2]肖亮宋國華生物質能發展現狀及前景分析[門].中國環境管理干部學院學報[門,2008,18(4)35-39[3]黃娜生物質三組分熱裂解特性及其動力學研究[D]北京:北京化工大學,2007[4]胡榮祖,史啟禎熱分析動力學[M].北京:科學出版社,001Study on Characteristics of pyrolysis Process ofDifferent Types of BiomassSHI Chang-dong, ZHANG rui, CHE De-yong, JIA jia(1. Energy testing laboratory of Jilin City, Jilin Jilin 132013; 2. Energy Resources and Power Engineering College, NortheastDianli University, JilinJilin 132012)Abstract: Five kinds of biomass with the same heating rate were pyrolyzed in a thermogravimetric analyzer toinvestigate the pyrolysis performance of each material. The result shows that the pyrolysis process of biomass in-cludes three stages, which are heating and desiccation phase, volatile compounds release and carbonizationhase Different types of biomass have different volatile release temperature, termination of volatile release tem-erature, and dtG curve peak temperature. By thermal analysis kinetics, it shows the activation energy of corn-stalk is low. That means pyrolysis of cornstalk is easy to processKey words: Biomass Pyrolysis pyrolysis characteristics; Thermal thermal analys
