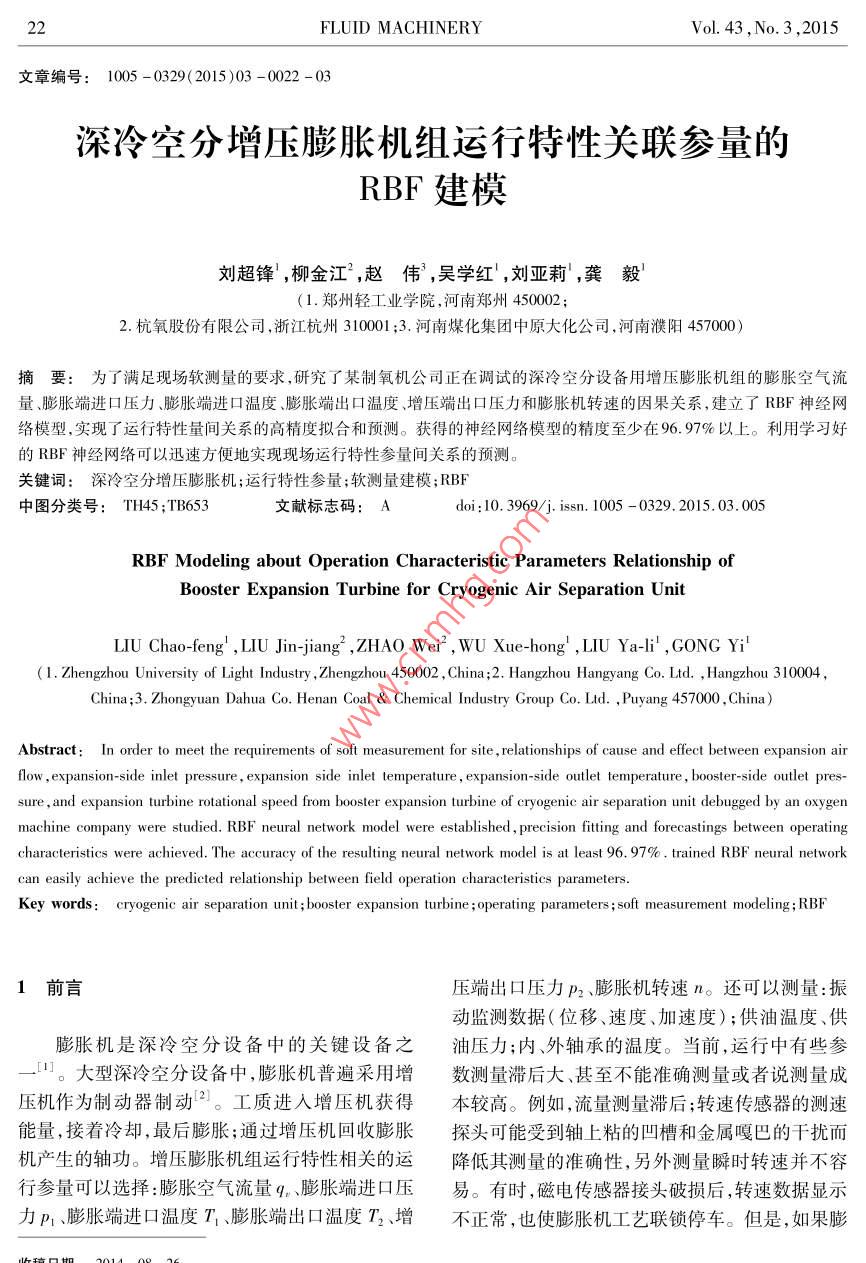

FLUID MACHINERYVol.43,No.3,2015文章編號:1005-0329(2015)03-0022-03深冷空分增壓膨脹機組運行特性關聯參量的RBF建模劉超鋒,柳金江2,趙偉,吳學紅,劉亞莉,龔毅(1.鄭州輕工業學院,河南鄭州450002;2.杭氧股份有限公司,浙江杭州310001;3.河南煤化集團中原大化公司,河南濮陽457000摘要:為了滿足現場軟測量的要求,研究了某制氧機公司正在調試的深冷空分設備用增壓膨脹機組的膨脹空氣流量、膨脹端進口壓力、膨脹端進口溫度、膨脹端出口溫度、增壓端出口壓力和膨脹機轉速的因果關系,建立了RBF神經網絡模型,實現了運行特性量間關系的高精度擬合和預測。獲得的神經網絡模型的精度至少在96.97%以上。利用學習好的RBF神經網絡可以迅速方便地實現現場運行特性參量間關系的預測。關鍵詞:深冷空分增壓膨脹機;運行特性參量;軟測量建模;RBF中圖分類號:TH45;TB653文獻標志碼:Adoi:10.3969/j.issn.1005-0329.2015.03.005RBF Modeling about Operation Characteristic Parameters Relationship ofBooster Expansion Turbine for Cryogenic Air Separation UnitLIU Chao-feng, LIU Jin-jiang, ZHAO Wei, WU Xue-hong, LIU Ya-li,GONG Yi( I. Zhengzhou University of Light Industry, Zhengzhou 450002, China; 2. Hangzhou Hangyang Co. Ltd., Hangzhou 310004China; 3. Zhongyuan Dahua Co. Henan Coal Chemical Industry Group Co Ltd, Puyang 457000, ChinaAbstract: In order to meet the requirements of soft measurement for site, relationships of cause and effect between expansion airflow, expansion-side inlet pressure, expansion side inlet temperature, expansion-side outlet temperature, booster-side outlet pres-sure,and expansion turbine rotational speed from booster expansion turbine of cdebugged by an oxygenstudied. RBF neural network model were established, precision fitting and forecastings between oparacteristics were achieved. The accuracy of the resulting neural network model is at least 96. 97%0 trained RBF neural networkcan easily achieve the predicted relationship between field operation characteristies parametersKey words: cryogenic air separation unit; booster expansion turbine; operating parameters; soft measurement modeling; RBF1前言壓端出口壓力P2、膨脹機轉速n。還可以測量:振動監測數據(位移、速度、加速度);供油溫度、供膨脹機是深冷空分設備中的關鍵設備之油壓力;內、外軸承的溫度。當前,運行中有些參。大型深冷空分設備中,膨脹機普遍采用增數測量滯后大、甚至不能準確測量或者說測量成壓機作為制動器制動2。工質進入增壓機獲得本較高。例如,流量測量滯后;轉速傳感器的測速能量,接著冷卻,最后膨脹;通過增壓機回收膨脹探頭可能受到軸上粘的凹槽和金屬嘎巴的干擾而機產生的軸功。增壓膨脹機組運行特性相關的運降低其測量的準確性,另外測量瞬時轉速并不容行參量可以選擇:膨脹空氣流量q、膨脹端進口壓易。有時,磁電傳感器接頭破損后,轉速數據顯示力P、膨脹端進口溫度T、膨脹端出口溫度T2、增不正常,也使膨脹機工藝聯鎖停車。但是,如果膨2015年第43卷第3期流體機械脹機聯鎖停車,存在安全隱患,加大工人的勞動強經網絡模型的擬合精度和泛化精度。如果擬合精度。控制不及時,滯后時間過長,還影響液體產量度和泛化精度中的任何一個達不到所要求的精和生產穩定。因此,希望能夠給出滿足生產要求度,則維持隱藏神經元的重疊因子不變、改變隱藏精度的數學模型用于預測。本文針對某制氧機公神經元的個數,直到精度足夠。建模前,學習樣本司正在調試的1*增壓膨脹機組(簡稱1“機)、2“增和測試樣本的數據均被歸一化處理,計算精度時壓膨脹機組(簡稱2“機)運行時的每間隔Ih采集再對預測結果進行反歸一化處理。具體實施時,到的數據,進行空分增壓膨脹機組運行特性的軟以擬合相對偏差和泛化相對偏差的最大值作為評測量建模方法研究3。價神經網絡模型精度好壞的標準。相對偏差的計算方法是:神經網絡模型的估算值減去實測值后,2建模方案的選擇除以實測值,取絕對值后,最后再乘以100%。精度最高的神經網絡,作為最終建立的神經網絡模神經網絡建模屬于非線性建模方法。神經網型。一旦得到最終的神經網絡模型,在模型中輸絡建模雖然得到的是隱式的數學模型,但是精度入輸入量的實時值就可以預測相應的目標量的較高。其中,RBF神經網絡建模具有學習速度值,從而達到軟測量的目的?？臁W(xué)習時間短的優點。建模時,RBF網絡的自相容能力和泛化能力都要在要求的建模精度范圍3建模過程以內。其中,RBF網絡的自相容能力為對網絡學習樣本集內部樣本的擬合能力;泛化能力為對網3.1膨脹端出口溫度和膨脹量的建模絡學習樣本集以外的檢驗樣本的泛化能力。RBF影響膨脹端出口溫度的主要參量是膨脹空氣神經網絡建模時,必須確定網絡參數:隱藏神經元流量、膨脹端進口壓力和膨脹端進口溫度。注意的個數過多或者過少都不合適,一般選擇初始的到:膨脹端出口溫度、膨脹端進口溫度這兩個參量隱藏神經元的個數等于樣本數,也可以使初始的的量綱相同。減少參與RBF神經網絡建模的輸隱藏神經元的個數逐漸增加。前者由于神經元的向量的個數,有利于相對擴大樣本量。選擇目個數太多時可能存在計算上的困難,相比之下,后標量為72/71,輸入量為qn和P1時,學習情況和者所得到的RBF神經網絡的規模更小。泛化情況見表1?？紤]到輸入層結點過少或過多在SPSS軟件中4,提供的RBF建模功能,可都會影響RBF神經網絡的性能,因此又選擇目標以自動確定隱藏神經元的個數,以得到具有一定量為T2,輸入量為T√。和P1進行了RBF神經網擬合精度和泛化精度的神經網絡結構參數,適合絡的建模。此時的學習情況和泛化情況見表2。具有非線性關系的現場工程數據的神經網絡建表1和表2對比可知,前者輸入量更少而且所得模。本硏究先由SPSS自動確定隱藏神經元的個模型的精度更高。數和隱藏神經元的重疊因子后,觀察所構造的神表1目標量為T2/71,輸入量為qn和p1時,學習情況和泛化情況參與訓練的學習樣本數據隱藏神經元的個數「學習最大相對偏著(%)預測樣本泛化最大偏差(%)1"機數據30.4411337842"機數據0.3622397232“機數據0.0933812261“機數據0.61317973表2目標量為T2,輸入量為T1、q,和P1時,學習情況和泛化情況參與訓練的學習樣本數據隱藏神經元的個數學習最大相對偏差(%)預測樣本泛化最大偏差(%)1“機數據2“機數據1.9345974172“機數據2.619890571·機數據24FLUID MACHINERYVol.43,No.3,2015T和P1。此時,學習情況和泛化情況見表3。選對比表3和表4可知,前者輸入量更少而且所得模擇目標量為q輸入量為T1、T2和P1進行RBF神型的精度更高。由此可見,相對擴大樣本量,有利經網絡的建模時的學習情況和泛化情況見表4。于提高建模的精度。表3目標量為q,輸入量為T2/T和P1時,學習情況和泛化情況參與訓練的學習樣本數據隱藏神經元的個數學習最大相對偏差(%)預測樣本泛化最大偏差(%)1機數據0.8629449842"機數據2“機數據0.2744467931“機數據3.024440154表4目標量為q,輸入量為72、T1和P時,學習情況和泛化情況參與訓練的學習樣本數據隱藏神經元的個數學習最大相對偏差(%)預測樣本泛化最大偏差(%)1“機數據16.261104672“機數據13.975421552"機數據1"機數據16.496648213.2膨脹機轉速的建模輸入量為qn、T1和p1。此時,學習情況和泛化情根據膨脹空氣流量、膨脹端進口溫度、膨脹機況見表5前的壓力以估算膨脹機轉速時,選擇目標量為n表5目標量為n,輸入量為q、T和P1時,學習情況和泛化情況參與訓練的學習樣本數據隱藏神經元的個數學習最大相對偏著(%)預測樣本泛化最大偏差(%)1"機數據0.293090006機數據0.875414572“機數據0.0870456631°機數據0.9069464583.3增壓端出口壓力和膨脹機轉速的關系需要根據增壓端出口壓力估算膨脹機轉速根據膨脹機轉速估算增壓端岀口壓力時,選時,選擇目標量為η,輸亼量為P2。此時,學習情擇目標量為P2,輸入量為n。此時,學習情況和泛況和泛化情況見表7?；闆r見表6。表6目標量為n2,輸入量為n時,學習情況和泛化情況參與訓練的學習樣本數據隱藏神經元的個數「學習最大相對偏著(%)預測樣本。泛化最大偏差(%)1機數據0.8877840912"機數據0.887784092“機數據0.8877840911機數據0.887784091表7目標量為n,輸入量為P2時,學習情況和泛化情況參與訓練的學習樣本數據隱藏神經元的個數學習最大相對偏差(%)預測樣本泛化最大偏差(%)1“機數據2“機數據9023993242“機數據40.1267321911“機數據0.9745572583.4膨脹端進口壓力和増壓端出口壓力的關系高。選擇目標量為p,輸亼量為P時,學習情況增壓機排氣壓力高,膨脹機入口壓力隨之升和泛化情況見表8表8目標量為n1,輸入量為P2時,學習情況和泛化情況參與訓練的學習樣本數據隱藏神經元的個數學習最大相對偏差(%)預測樣本泛化最大偏差(%)1“機數據0.1407514452“機數據2015年第43卷第3期流體機械動繪制CAD圖、輸出文檔不僅能減少工作量、也cal Engineering Science, 2001, 215(9): 1111-1121能提高因一些人為失誤導致的誤差等。其主要特4]孟華,龍惟定,王盛衛,等適于系統仿真的表冷器點總結如下模型及其實驗驗證[J].暖通空調,2004,34(8):17-(1)項目管理、機組管理、機組設計、結果輸出等系統化的操作,使得傳統空調箱選型變得信5]李闖,谷波,郝源成空調箱表冷器性能仿真與結構息化、自動化,實現了計算機一體化操作的功能優化[J].流體機槭,2012,40(3):71-75[6]陳勁暉,李萌全熱轉輪熱回收裝置及新風比調節(2)通過對各功能段進行建模,尤其是建立在節能建筑中的應用探討[J].暖通空調,2008,38表冷器、熱水盤管、熱回收等熱動力計算部件的模(5):44型,在反復的計算迭代的過程中進行計算校核來[7]陳修敏,張九根數據中心機房空調系統設計及氣流選型,是傳統空調箱選型所無法實現的,大大提高優化分析[J].流體機械,2014,42(11):79-82,86了空調箱選型的精度;[8]馮毅,田麗軍,陳佳環狀與蜂窩蓄熱體傳熱與阻力(3)通過Ⅴ isual basic6.0編譯的軟件界面操特性試驗研究[J].壓力容器,2014,31(9):14-22作簡單、用戶容易上手。并且能夠直觀便捷地在9曾洪濤,田文剛,王智欣等大型抽水蓄能機組調畫布上自由組合功能段,繪制焓濕圖等等功能,更節系統建模與仿真平臺開發[J.排灌機械工程學加方便設計人員進行判斷選型。報,2014,32(12):1045-1050,2056[10]張鐵鋼,梁學峰,王朝平.新型高效扭曲管雙殼程換參考文獻熱器的研制[J].壓力容器,2014,31(1):68-7411]黃翔,白延斌,汪超,等.全空氣蒸發冷卻空調系統[1]劉剛,劉華清.組合式空調機組現狀與節能研究的設計方法[J].流體機械,2014,42(1):68-74.[J.東華大學學報,2003,29(4):28-31[12]劉傳聚,滕英武,朱軼勛.乙二醇熱回收空調系統的Romero- Mendez r. sen m. yang k t, et al. effect of節能分析[J].暖通空調,2001,31(4):9093fin spacing on convection in a plate fin and tube heatexchanger[ J. International Journal of Heat and Mass作者簡介:莊叔平(1990-),男,碩士,研究方向:制冷空調數Transfer,2000,43(1):3951字化設計與模型分析。[3 Wang CC, Lee WS, Sheu WJ, et al. Parametric study of通訊作者:谷波(1964-),教授,研究方向?yàn)橹评淇照{(diào)數字化he air-side performance of slit fin-and- tube heat ex-設計與模型分析,汽車空調仿真與分析,制冷空調換熱器模型分changers in wet conditions[J]. Proceedings of the Institu-析,通訊地址:00240上海市閔行區東川路800號上海交通大學tion of Mechanical Engineers, Part C: Journal of Mechani-機械與動力工程學院。(上接第24頁)絡模型,以節省人力、財力。4結語參考文獻根據深冷空分增壓膨脹杋組運行特性參量數1]舒水明,陳彩霞,楊斌,等.大型低壓空分流程精餾據之間不同的因果關系,分別建立了RBF神經網提氬過程[J].華中科技大學學報(自然科學版)絡模型,并分別進行了模型的檢驗。結果表明,運2009,37(4):101-104.用RF神經網絡對深冷空分增壓膨脹機組運行21脫瀚要,萬度忠,譚宏博空氣分離與天然氣液化組特性參量的預測結果與實測結果基本吻合。模型合循環[J].化工學報,2008,59(10):2498-2503精度較佳時,最大擬合偏差為0.887784091%,最[3]車進,劉大銘,胡鋼墩,等.離心式CO2壓縮機流量軟測量研究[J].流體機械,2012,40(12):6-10.大泛化偏差為3.0241054%。該方法對于運行[41黃華基于SPS的 PCA-RBF神經網絡模型的傷真機理復雜且不明確條件下預測模型的建立和運行試驗[J].新疆農業大學學報,2010,33(6):535參數的優化具有指導意義。該方法不需要復雜的538機理模型,只需要結合運行數據分析就能夠滿足擬合和預測要求,能夠進行運行因素與運行特性作者簡介:劉超鋒(1969-),男,工學碩士,副教授,主要研究
