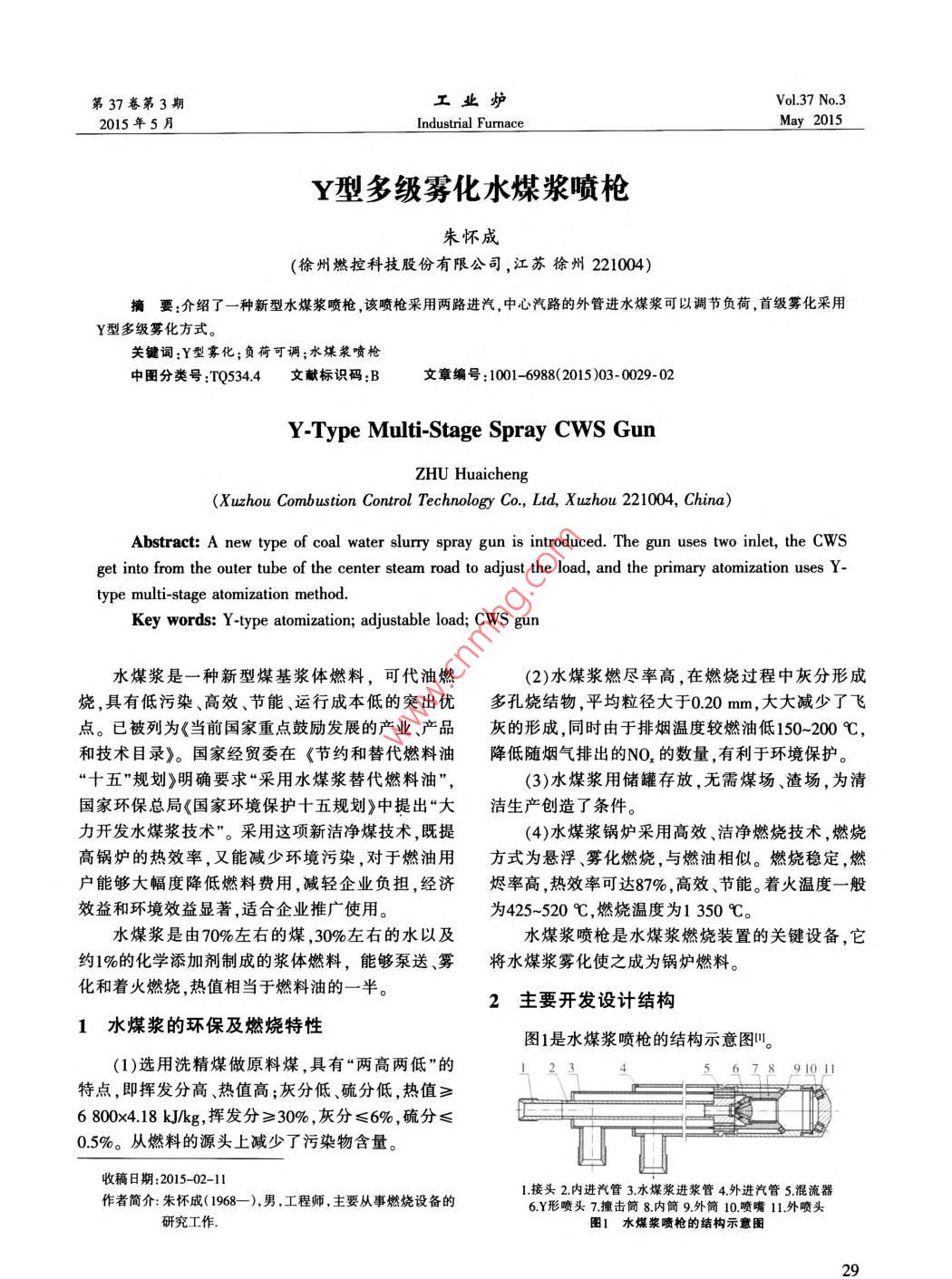

第37卷第3期工業妒Vol 37 No. 3015年5月Industrial FurnaceMay 2015Y型多級霧化水煤漿噴槍朱懷成(徐州燃控科技股份有限公司,江蘇徐州22004)摘要:介紹了一種新型水煤漿噴槍,該噴槍采用兩路進汽,中心汽路的外管進水煤漿可以調節負荷,首級霧化采用Y型多級霧化方式。關鍵詞:Y型霧化;負荷可調;水煤漿噴槍中圖分類號:TQ5344文獻標識碼:B文章編號:1001-698(2015)03-0029Y-Type Multi-Stage Spray CWs Gun(Xuzhou Combustion Control Technology Co, Ltd, Xuzhou 221004, China)Abstract: A new type of coal water slurry spray gun is introduced. The gun uses two inlet, the Cwsget into from the outer tube of the center steam road to adjust the load, and the primary atomization uses Ytype multi-stage atomization methodKey words: Y-type atomization; adjustable load; Cws gun水煤漿是一種新型煤基漿體燃料,可代油燃(2)水煤漿燃盡率高,在燃燒過程中灰分形成燒,具有低污染、高效、節能、運行成本低的突出優多孔燒結物,平均粒徑大于0.20mm,大大減少了飛點。已被列為《當前國家重點鼓勵發展的產業、產品灰的形成,同時由于排煙溫度較燃油低150-200℃,和技術目錄》。國家經貿委在《節約和替代燃料油降低隨煙氣排出的NO2的數量,有利于環境保護?！笆濉币?guī)劃》明確要求“釆用水煤漿替代燃料油(3)水煤漿用儲罐存放,無需煤場、渣場,為清國家環保總局《國家環境保護十五規劃》中提出“大潔生產創造了條件力開發水煤漿技術”。采用這項新潔凈煤技術,既提(4)水煤漿鍋爐采用高效、潔凈燃燒技術,燃燒髙鍋爐的熱效率,又能減少環境污染,對于燃油用方式為懸浮、霧化燃燒,與燃油相似。燃燒穩定,燃戶能夠大幅度降低燃料費用,減輕企業負擔,經濟燼率高,熱效率可達87%,高效、節能。著火溫度一般效益和環境效益顯著,適合企業推廣使用。為425-520℃,燃燒溫度為1350℃。水煤漿是由70%左右的煤,30%左右的水以及水煤漿噴槍是水煤漿燃燒裝置的關鍵設備,它約1%的化學添加劑制成的漿體燃料,能夠泵送、霧將水煤漿霧化使之成為鍋爐燃料?；椭鹑紵?熱值相當于燃料油的一半。2主要開發設計結構1水煤漿的環保及燃燒特性圖1是水煤漿噴槍的結構示意圖叫。(1)選用洗精煤做原料煤,具有“兩高兩低”的567891011特點,即揮發分高、熱值高;灰分低、硫分低,熱值≥6800×418kJ^kg,揮發分≥30%,灰分≤6%,硫分≤0.5%。從燃料的源頭上減少了污染物含量。收稿日期:2015-02-11作者簡介:朱懷成(1968—),男,工程師,主要從事燃燒設備的1接頭2內進汽管3水煤漿進漿管4外進汽管5混流器6Y形噴頭7撞擊筒8內筒9外筒10.噴嘴11.外噴頭研究工作圖1水煤漿噴槍的結構示意圖經驗交流:Y型多級霧化水煤漿噴槍水煤漿噴槍,包括一個水煤漿進漿管3,兩個蒸汽進汽管及噴頭,噴頭由混流器5、Y形噴頭6、撞擊筒7、內筒8、外筒9、噴嘴10、外噴頭11構成?；炝髌?的左端分別設有內進汽管2、水煤漿進漿管3和外進汽管4,水煤漿進漿管3的內部套裝伸出其外端部的內進汽管2,水煤漿進漿管3的外部套裝外進汽管4內進汽管2的端頭、水煤漿進漿管3的側壁和外進汽管4的側壁上分別設有接頭1;混流器5的中部設有Y圖2水煤漿噴槍燃燒狀況圖形噴頭6,混流器5的右端設有前部套在Y形噴頭6上由于水煤漿中含有顆粒狀的煤,所以對水煤漿的內筒8和套裝內筒8的外筒9,外筒9與混流器5螺噴槍的噴嘴的磨損比較嚴重。一般連續使用3~4周紋連接。內筒8的前部呈喇叭口狀,喇叭口外緣固定左右就需要更換。圖3是老式水煤漿噴槍的使用磨在外筒9的內壁上,內筒8前部的喇叭口上開有多個損情況。與內外筒間隙相連通的孔,內筒8的內壁上設有撞擊筒7,外筒9的外端部設有外噴頭11,外噴頭與外筒9螺紋連接。外噴頭11上設有多個噴嘴10,多個噴嘴成環形布置?；炝髌?上開有多個分別與外進汽管4和內外筒間隙相連通的外圓周孔,并開有多個分別與水煤漿進漿管3和內筒8相連通的內圓周孔。圖3老式水煤漿噴槍使用磨損情況圖3工作原理新開發的水煤漿噴槍,采用兩路進汽,中心汽路的外管進水煤漿方式,正常使用時,通過調節兩水煤漿噴槍采用高速汽流對水煤漿進行多級路進汽量的比例,就可對負荷進行調節。當噴槍長霧化。噴槍頭中心進汽、外管進漿,一級霧化釆用Y時間使用,有較大磨損,出現霧化質量下降時,又可形噴孔,水煤漿經Y形噴孔噴出,混合流先多次撞擊通過調節汽路進汽量及比例來改善霧化質量,從而撞擊筒,然后再與蒸汽內混,最后混合流沖出噴嘴大大增加水煤漿噴槍的使用壽命。每只水煤漿噴槍形成霧化很細的水煤漿霧。由于采用多級霧化,霧售價在2-3萬,采用新型水煤漿噴槍,可以為用戶節化質量有保證,霧化顆粒度小,不易堵塞噴嘴。由于約大量的設備成本,經濟效益顯著。有兩個進汽管,雙汽道可以分別調節進汽量,通過5結語調節進汽量的比例關系從而達到調節負荷及霧化質量的功能。其結構簡單,使用方便,熱效率高,節水煤漿噴槍的設計特點能減排,具有廣泛的實用性。(1)一級霧化采用Y型油槍的結構,充分發揮Y4應用實例型噴嘴霧化效果好的特點。(2)采用多級霧化,霧化顆粒度小,霧化效果2005年,為江南電廠配套了一臺爐的水煤漿噴好,不易堵塞噴嘴。槍設備。由于水煤漿霧化效果不能和油相比,所以(3)采用雙汽道進汽方式,通過調節進汽量的直接用高能點火槍是無法點燃的,必須通過上層小比例關系從而達到調節負荷及霧化質量的功能。油槍來點燃。水煤漿噴槍點燃后,火焰呈亮白色,燃燒效果比較好。距離噴槍噴嘴0.5m左右可以看到黑參考文獻色的水煤漿噴射流,火焰形狀及燃燒狀況與燒渣油朱懷成雙汽道外管進漿負荷可調式多級霧化水煤漿噴槍田中類似(見圖2)。國:2012205742269,2013-05-15
