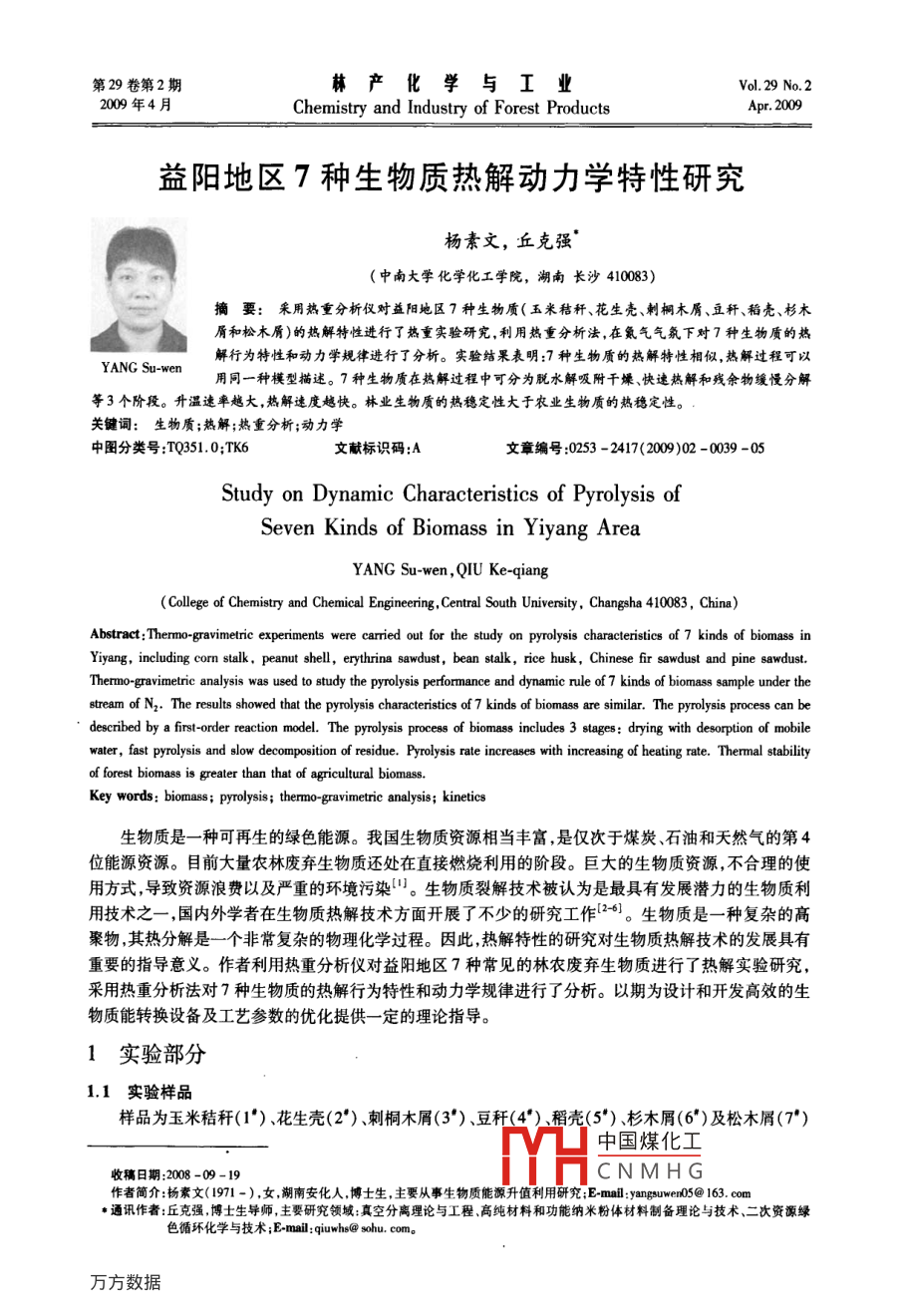

第29卷第2期林產化學與工業Vol 29 No. 2009年4月Chemistry and Industry of Forest ProductsApr.2009益陽地區7種生物質熱解動力學特性研究楊素文,丘克強(中南大學化學化工學院,湖南長沙410083)摘要:乘用熱重分析儀對益陽地區7種生物質(玉米秸稈、花生殼、剌桐木屑、豆稈、稻殼、杉木脣和松木屑)的熱解特性進行了熱重實驗研究,利用熱重分析法,在氦氣氣氛下對7種生物質的熱YANG Su-wen解行為特性和動力學規律進行了分析。實驗結果表明:7種生物質的熱解特性相似,熱解過程可以用冋一種模型描述。7種生物質在熱解過程中可分為脫水解吸附干燥、快速熱解和殘余物緩慢分解等3個階段。升溫速率越大,熱解速度越快。林業生物質的熱穩定性大于農業生物質的熱穩定關鍵詞:生物質;熱解;熱重分析;動力學中圖分類號:TQ351.0;TK6文獻標識碼:A文章編號:0253-2417(20Study on Dynamic Characteristics of Pyrolysis ofSeven Kinds of Biomass in Yiyang AreaYANG Su-wen, QIu Ke-qiangCollege of Chemistry and Chemical Engineering, Central South University, Changsha 410083, China)Abstract: Thermo-gravimetric experiments were carried out for the study on pyrolysis characteristics of 7 kinds of biomass iniyang, including corn stalk, peanut shell, erythrina sawdust, bean stalk, rice husk, Chinese fir sawdust and pine sawdustThermo-gravimetric analysis was used to study the pyrolysis performance and dynamic rule of 7 kinds of biomass sample under thestream of N2. The results showed that the pyrolysis characteristics of 7 kinds of biomass are similar. The pyrolysis process can bedescribed by a first-order reaction model. The pyrolysis process of biomass includes 3 stages: drying with desorption of mobilewater, fast pyrolysis and slow decomposition of residue. Pyrolysis rate increases with increasing of heating rate. Thermal stabilityof forest biomass is greater than that of agricultural biomassKey words: biomass; pyrolysis; thermo-gravimetric analysis; kinetics生物質是一種可再生的綠色能源。我國生物質資源相當豐富,是僅次于煤炭、石油和天然氣的第4位能源資源。目前大量農林廢棄生物質還處在直接燃燒利用的階段。巨大的生物質資源,不合理的使用方式,導致資源浪費以及嚴重的環境污染。生物質裂解技術被認為是最具有發展?jié)摿Φ纳镔|(zhì)利用技術之一,國內外學者在生物質熱解技術方面開展了不少的研究工作126。生物質是一種復雜的高聚物,其熱分解是一個非常復雜的物理化學過程。因此熱解特性的研究對生物質熱解技術的發展具有重要的指導意義。作者利用熱重分析儀對益陽地區7種常見的林農廢棄生物質進行了熱解實驗研究,采用熱重分析法對7種生物質的熱解行為特性和動力學規律進行了分析。以期為設計和開發高效的生物質能轉換設備及工藝參數的優化提供一定的理論指導。1實驗部分1.1實驗樣品樣品為玉米秸稈(1)、花生殼(2")、刺桐木屑(3°)、豆稈(4°)、稻殼(5")、杉木屑(6)及松木屑(7")中國煤化工收稿日期:2008-09-19CNMHG作者簡介:楊素文(1971-),女,湖南安化人,博士生,主要從事生物質能源升值利用研究;Ema:;yangsuwen05@163.com通訊作者:丘克強博士生導師,主要研究領域:真空分離理論與工程、高純材料和功能納米粉體材料制備理論與技術、二次資源綠色循環化學與技術; F-mail: qiushi@sohu,com林產化學與工業第29卷等7種常見的生物質。采集的樣品,先自然風干,玉米秸稈花生殼豆稈和稻殼經裝有0.8mm濾篩的農用粉碎機反復粉碎,木屑未經粉碎直接利用。樣品在105℃條件下鼓風干燥24h,置于干燥器中備用。7種生物質的工業分析和元素分析如表1所示衰1樣品的工業分析與元素分析Table 1 Proximate and ultimate analyses of materials%工業分析 proximate analysis原料水分揮發分固定碳volatile matter fixed carbonC3.783.8372.6119.7845.1540.290.600.l121.78234563.853.0576.2616.8445.0440.500.9510.7371.5714.5443.7135020.0814.880.5080.611)1·玉米秸稈 corn stalks;2"花生殼 peanut shells;3°刺桐木屑 erythrina sawdust;4"稈 bean stalks;5’稻殼 rice husks;6"杉木屑 Chinesefir sawdust;"松木屑 pine sawdust;下表和圖1同 Same as in following Tables and Fig1;2)均為空氣干燥基計 on air-dry basis12方法與儀器設備熱重分析實驗釆用瑞士 Mettler tole生產的TGA/SDTA85le熱重分析儀,該系統包括熱重天平、加熱爐、熱重/差熱同步分析儀、高溫恒溫浴槽等。本研究分兩組進行實驗第一組實驗條件為:分別將7種樣品(10mg左右)置于熱天平支架的剛玉坩堝內。通入高純氮?dú)庾鳛檩d氣,載氣流速為70mL/min,按升溫速率(B=30℃/min)程序升溫,由室溫升至800℃進行實驗。第二組實驗條件為每次將稻殼(10mg左右)置于熱天平支架的剛玉坩堝內。通人高純氮?dú)庾鳛檩d氣載氣流速為70mL/min,分別按升溫速率(B=10、15、20、30℃/min)程序升溫,由室溫升至800℃進行實驗。13理論背景用TG和DTG數據來確定動力學參數。假設生物質熱分解反應類型為:生物質固體→固體殘余物+氣體阿倫尼烏斯( Arrehenius)方程以及微商法表示其分解速率為1:da/dt= Aexp(-E,/RT)(1-a)a=(m-m)/(m→m。)×100%式中;-分解時間,min;a熱分解轉化率,%;m-生物質初始質量;m-t時刻生物質的質量;m生物質熱分解后的殘余質量;n-反應級數;A_頻率因子,min;E,一反應活化能kJ/mol;R—?dú)怏w常數,8.314J/(K·mol);T絕對溫度,K。生物質的熱解反應符合Milr模型,為一級 Arrhenius反應,n=1;當升溫速率為B時,dTdt=B,式(1)可表示為dadt=(A/B)exp(-E/RT)(1-a)(3)對式(3)求積分后兩邊取對數得著名的 Coats-Refm積分式10ln(-hn(1-a)/T2)=ln((AR/BE2)/(1-2RT/E,))-E/(RT)(4)對一般反應溫度區和大部分E而言E,/(R7遠大于12),因此hn(AR/BE,)/(1-2RT/E)可看作常數。根據熱重分析數據,用ln(-ln(1-a)T2)對1/T作圖,能得到一條直線。由直線的斜率和截距可求得生物質熱解反應的E和A。中國煤化工2結果與討論CNMHG2.17種生物質的TG和DTG曲線分析按第一組實驗條件得到7種生物質的熱重(TG)曲線和微分熱重(DTG)曲線,如圖1所示。第2期楊素文,等:益陽地區7種生物質熱解動力學特性研究0.0000090600800溫度/℃溫度/℃圖17種生物質在30℃/min升溫速率下的TG(a)和DTG(b)曲線Flg. 1 TG (a)and DtG (b)curves of 7 kinds of biomass at heating rate of 30 C/min2.1.1生物質的熱解過程圖1為7種生物質在第一組實驗條件下的T曲線和DTG曲線。TG曲線反映了樣品質量變化與溫度的關系,DTG曲線反映了樣品質量隨時間或溫度的變化率。由圖1可見生物質熱解主要分3個階段進行。第一階段為室溫至200℃,在該階段,對應DTG曲線有一較小失重峰,主要是生物質自由水的揮發以及結合水的解吸附脫水過程。第二階段是熱解急劇失重階段,溫度范圍分布在200~400℃之間,在此溫度區揮發分析出的物質的量大,該區發生了纖維素和半纖維素的大量分解,以及部分木質素的軟化和分解。因此在該溫度區域熱解速率很快,生物質TG曲線急劇下滑對應于DTG曲線,可以看到一個強大的失重峰。第三階段為殘余物緩慢分解階段,溫度范圍分布在400-600℃,在此溫度區仍有部分揮發分析出,主要以木質素?zé)崃呀鉃橹?對應于DTG曲線,可以看到一個明顯的失重峰。溫度大于600℃后,熱失重曲線和熱解速率曲線均趨于平緩,質量基本保持不變。因此,當溫度達到600℃時,7種生物質均已熱解完全。比較7種生物質的TG曲線發現,7種生物質的熱分解失重規律基本一致。生物質揮發分含量越高,其熱解終了的總失重率越大。由表1可知林業廢棄生物質的揮發分大于農業廢棄生物質。圖1結果顯示,林業生物質的總失重率大于農業生物質,7總失重率最大,5總失重率最小。比較7種生物質的DTG曲線發現,1玉米秸稈、3°刺桐木屑、4·豆稈、6杉木屑、7“松木屑這5種生物質在550℃后基本沒有質量變化,而5稻殼和2花生殼在550℃后仍有較明顯失重。這是由于生物質的主要組分纖維素、半纖維素及木質素等在不同生物質種類中的含量不同,而各組分對溫度變化的反應程度又不一樣所造成的。7種生物質達到最大熱分解速率的峰值溫度(T)各不相同,其大小順序?yàn)?>6>3°>2>4*>5>1,同樣是因?yàn)樯镔|(zhì)組成不同所造成的。7種生物質的脫水解吸附峰峰值溫度不同,說明不同生物質自由水和結合水的含量有所區別揮發和解吸附所需熱量也不一樣,詳細結果如表2所示。表27種生物質的峰值溫度及最大熱分解速率Table 2 Peak value temperature and maximal decomposition rate of 7 kinds of biomass脫水解吸附峰值溫度/℃最大峰值溫度/℃最大分解速率/(μgs第三峰值溫度/℃dration desorption peak tenmaximum peak temp. maximum decomhe third peak tem5088.00325,2056.480,8l53.0411.4987.6694.74353.55TYH中國煤化工471.65354CNMHG464382.1.27種生物質的熱穩定性比較起始分解溫度(T)是評定試樣熱穩定性的重要指標。T越高表明試樣熱穩定性越強。通常以失重達某一確定值的溫度作為起始分解溫度3。本研究采用在脫除水林產化學與工業第29卷分的基礎上失重10%的溫度作為起始分解溫度。由圖1所示的TG曲線可以看出,7種生物質熱穩定性由強到弱的順序?yàn)?6杉木屑>7松木屑>3°刺桐木屑>5′稻殼>2“花生殼>4豆稈>1玉米秸稈林業廢棄生物質的熱穩定性大于農業廢棄生物質的熱穩定性2137種生物質的動力學參數第二階段為生物質熱解的主要階段失重量較大溫度范圍分布在200~400℃之間,選取第二階段進行生物質的動力學分析,得到7種生物質主要熱解反應過程動力學參數和擬合方程,結果如表3所示。褻37種生物質的熱解動力學參數Table 3 Pyrolysis kinetic parameters of 7 kinds of biomass溫度范圍/℃活化能/(kJmo-4)·指前因子/s1相關系數擬合方程activation energy pre-exponential factor correlation coefficient fitting equation279.33-319.735.50x100.99305.15-345.0066.041.93×1050.y=-7942.67x-0.21312.65-352.3774.060.99y=-890806x+1.31303,04-340.8064.511.50x100.99y=-775932x-0.44302.75-341.78.882.90×10°y=-9487.93x+2.335.32~373.3795.704.89×100.98y=-11510.44x+4.95336.3l-374.7185.145.61xl0應用 Coats- Redfern方法對7種生物質熱解化學動力學過程分析表明,7種生物質的主要熱解反應過程可由一級反應過程描述。7種生物質主要熱解反應過程的表觀活化能較低,說明7種生物質的熱分解反應較易進行。對比7種生物質的活化能大小發現,7種生物質主要熱解反應過程的活化能大小順序與其熱穩定性順序基本一致。6′杉木屑活化能最大,其熱分解反應相對較難進行,7種生物之中其熱穩定性最好,1·玉米秸稈活化能最小,其熱分解反應較容易進行,因此其熱穩定性最差。在實驗條件下生物質種類對活化能的影響不大,而指前因子會產生較大的變化。225稻殼的TG和DTG曲線分析以5’稻殼為例,采用第二組實驗條件對5·稻殼進行熱重實驗研究,分析升溫速率對生物質熱解特性的影響。10℃/min10℃/min0.0115c/min0020.04520℃min20℃/m30℃/min0.07008溫度/℃溫度/圖2稻殼在不同升溫速率下的TG(a和DTG(b)曲線Fig 2 TG(a)and DTG(b)curves of rice husks at different heating rates圖2為5′稻殼在不同升溫速率下熱解過程的TG、DTG曲線圖。由圖2可明顯看出,5°稻殼的TC-T和DTG-T曲線的變化規律均很相似,但質量變化、起始熱解點溫度有很大的不同。升溫速率由10℃/min增加到30℃/min,樣品熱分解速率明顯增大,中國煤化工、21.30、50.74和7530g/;隨升溫速率的增加,最大峰值溫度向高溫HCNMH48、318.06和321.20℃。隨著升溫速率的增加,熱分解的主反應區間明業增見。這句能定兇開血速率越高樣品經歷的反應時間越短,從而反應程度越低。表4結果顯示,在實驗條件下升溫速率對活化能有較小的影響而指前因子會產生較大的變化。第2期楊素文,等:益陽地區7種生物質熱解動力學特性研究表4不同升溫速率下的5熱解動力學參數Table 4 Kinetic parameters of rice husks pyrolysis at different heating rates升溫速率/最大分解速率最大峰值溫度/℃活化能溫度范圍/℃(kmol-)指前因子/s-1相關系數temp. range activation pre-exponential correlation擬合方程maximumak lempIng equation297.8789.25-3240169.261.86x100.98y=-8331.01x+0.801521.30298,48281.26-316.1763.828.66x100.99y=-7676.46x-0.2831806299.66-337.0866.781.71×1050.98y=-8032.10x+0.06321.20302.75~341.253.29x10°=-9558.93x+2,443結論3.17種生物質的熱分解失重規律基本一致,主要由脫水解吸附干燥、快速熱解和殘余物緩慢分解等3個階段組成,當溫度達到600℃時,7種生物質均已熱解完全。7種生物質的熱穩定性由強到弱的順序?yàn)?6·杉木屑>7松木屑>3刺桐木屑>5稻殼>2花生殼>4豆稈>1·玉米秸稈,林業廢棄生物質的熱穩定性大于農業廢棄生物質的熱穩定性32升溫速率對熱解速度有顯著影響,升溫速率越大,熱解速度越快但樣品經歷的反應時間越短,反應程度越低,導致熱解溫區變寬33通過動力學分析,得到了7種生物質主要熱解反應過程的動力學參數和擬合方程。應用 Coats-Redfern方法對7種生物質熱解化學動力學過程分析表明,其主要熱解反應過程可由一級反應過程描述在實驗條件下升溫速率和生物質種類對生物質主要熱解反應過程的活化能影響不大,而指前因子會產生較大的變化。參考文獻[]馬隆龍吳創之孫立生物質汽化技術及其應用[M].北京:化學工業出版社,200[2]TSAI W T, LEE M K, CHANG Y M Fast pyrolysis of rice husk: Product yields and compositions[ J]. Bioresource Technology, 2007, 98(1):22-28.[3]TSAI W T, LEE M K, CHANG Y M. Fast pyrolysis of rice straw, sugarcane bagasse and coconut shell in an induction-heating reactor[J][4]BRIDGWATER A V Renewable fuels and chemicals by thermal processing of biomass[ J]. Chemical Engineering Joumal, 2003, 91: 87-102.[5]常杰生物質液化技術的研究進展[門].現代化工,2003,23(9):13-17[6JBRIDGWATER A V, PEACOCKE G V C. Fast pyrolysis processes for biomass[ J]. Renewable and Sustainable Energy Reviews, 2000(4):7]劉振海熱分析導論[M].北京:化學工業出版社,191:35-47[8]MILLER S, BELLAN J. a generalized biomass pyrolysis model based on superimposed cellulose, hemicellulose and lignin kinetics[J]Combust Sci and Tech, 1997( 126): 97-37[9]何芳易維明柏雪源等幾種生物質熱解反應動力學模型的比較[.太陽能學報,203,24(6):771-775.[10]李余增熱分析[M]北京:清華大學出版社,1987:86[1]韓水霞姚昭章升溫速率對煤熱解動力學的影響[華東冶金學院學報,199,16:318.[12]邵千釣彭錦星,徐群芳等竹質材料熱解失重行為及其動力學研究[冂].太陽能學報,2006,27(7):673[13]段佳,羅永浩陸方等生物質廢棄物熱解特性的熱重分析研究[].工業加熱,2006,35(3):10-13.[14]姚燕,王樹榮鄭赟等.基于熱紅聯用分析的木質素?zé)崃呀鈩?dòng)力學研究[]燃燒科學與技術,2007,13(1):50-54.中國煤化工CNMHG
