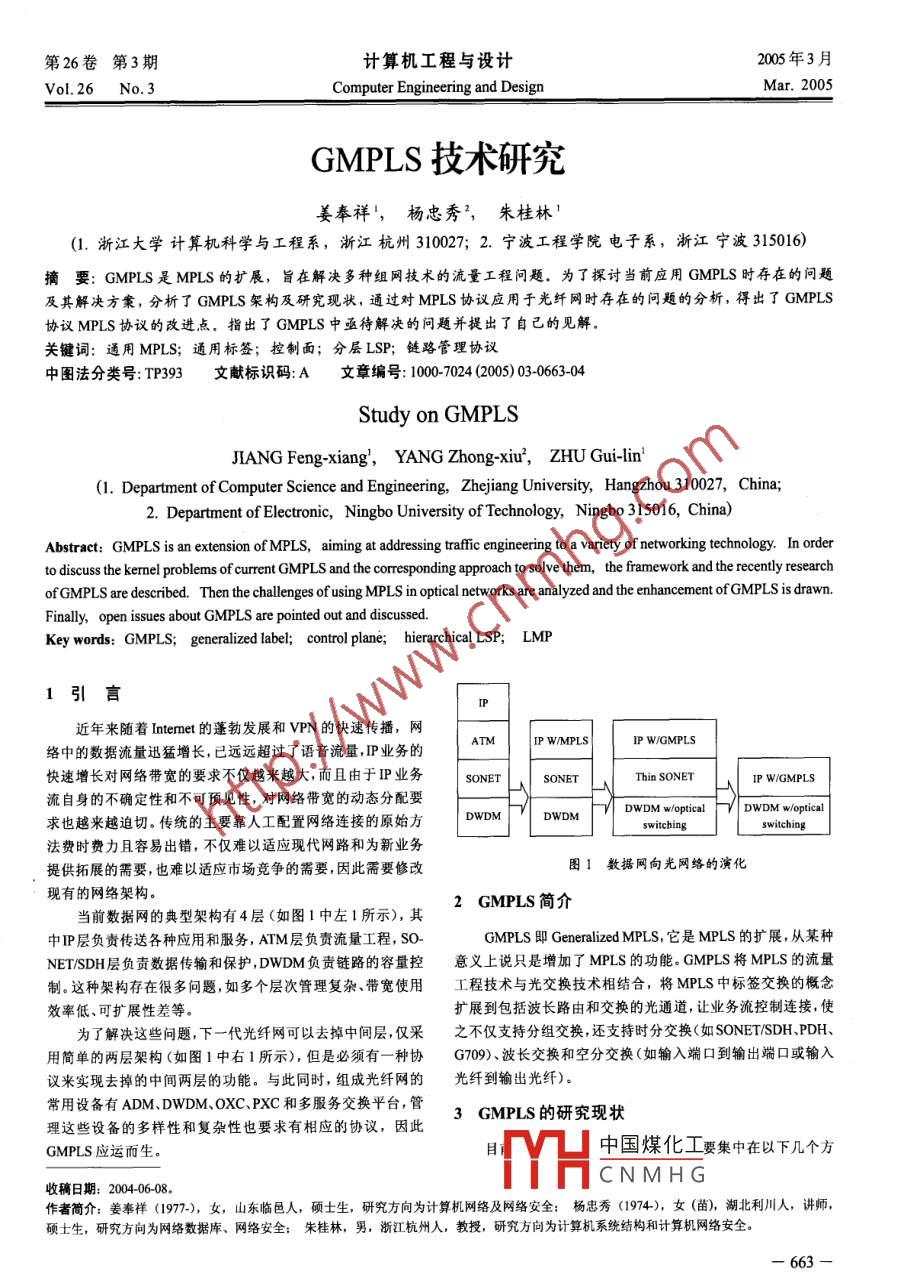

.第26卷第3期計算機工程與設計2005年3月Vol.26 No. 3Computer Engineering and DesignMar. 2005GMPLS技術研究姜奉祥'，楊忠秀"，朱桂林'(1. 浙江大學計算機科學與工程系，浙江杭州310027; 2. 寧波工程學院電子系，浙江寧波315016)摘要: GMPLS是MPLS的擴展，旨在解決多種組網技術的流量工程問題。為了探討當前應用GMPLS時存在的問題及其解決方案,分析了GMPLS架構及研究現狀，通過對MPLS協議應用于光纖網時存在的問題的分析，得出了GMPLS協議MPLS協議的改進點。指出了GMPLS中亟待解決的問題并提出了自己的見解。關鍵詞:通用MPLS;通用標簽;控制面;分層LSP;鏈路管理協議中圖法分類號: TP393文獻標識碼:A文章編號: 100 7024 (2005) 03-0663-04Study on GMPLSJIANG Feng-xiang'，YANG Zhong-xiu'，ZHU Gui-lin'(1. Depatment of Computer Science and Engineering, Zhejiang University, Hangzhou 310027, China;2. Department of Electronic, Ningbo University of Technology, Ningbo 315016, China)Abstract: GMPLS is an extension of MPLS, aiming at adressing trffic engineering to a variety of networking technology. In orderto discuss the kermel problems of curent GMPLS and the cresponding approach to solve them, the framework and the recently researchofGMPLS are described. Then the callenges of using MPLS in optical networks are analyzed and the enhancement ofGMPLS is drawn.Finally, open isues about GMPLS are pointed out and discussed.Key words: GMPLS; generalized label; control plane; hierarchical LSP; LMP1引言近年來隨著Intenet的蓬勃發展和VPN的快速傳播，網ATMIP WMPLSIP W/GMPLS絡中的數據流量迅猛增長,已遠遠超過了語音流量,IP業務的快速增長對網絡帶寬的要求不僅越來越大，而且由于IP業務SONET SONETThin SONET流自身的不確定性和不可預見性,對網絡帶寬的動態分配要DWDM w/optical求也越來越迫切。傳統的主要靠人工配置網絡連接的原始方DWDMswitching法費時費力且容易出錯,不僅難以適應現代網路和為新業務提供拓展的需要，也難以適應市場競爭的需要,因此需要修改圖1數據網向光網絡的演化現有的網絡架構。2 GMPLS 簡介當前數據網的典型架構有4層(如圖1中左1所示),其中IP,層負責傳送各種應用和服務, ATM層負責流量工程, so-GMPLS即Generalized MPLS,它是MPLS的擴展,從某種NET/SDH層負責數據傳輸和保護,DWDM負責鏈路的容量控意義上說只是增加了MPLS的功能。GMPLS將MPLS的流量制。這種架構存在很多問題,如多個層次管理復雜、帶寬使用工程技術與光交換技術相結合，將MPLS中標簽交換的概念效率低、可擴展性差等。擴展到包括波長路由和交換的光通道,讓業務流控制連接,使為了解決這些問題，下一代光纖網可以去掉中間層,僅采之不僅支持分組交換,還支持時分交換(如SONET/SDH、PDH、用簡單的兩層架構(如圖1中右1所示),但是必須有一種協G709)、波長交換和空分交換(如輸入端口到輸出端口或輸入議來實現去掉的中間兩層的功能。與此同時，組成光纖網的光纖到輸出光纖)。常用設備有ADM.DWDM、OXC、PXC和多服務交換平臺，管3 GMPLS 的研究現狀理這些設備的多樣性和復雜性也要求有相應的協議，因此GMPLS應運而生。中國煤化工要集中在以下幾個方Y(jié)HCNMHG收稿日期: 2004-06-08.作者簡介:姜奉祥(977.), 女，山東臨邑人，碩士生，研究方向為計算機網絡及網絡安全:楊忠秀 (1974)， 女(苗)，湖北利川人，講師，碩士生，研究方向為網絡數據庫、網絡安全:朱桂林， 男，浙江杭州人，教授， 研究方向為計算機系統結構和計算機網絡安全。-663一面:標簽的擴展、架構的修改、協議的改進等。其中有些方面(3)TDM接口做的工作相對較多,有的方面只是投入了一些關注,對具體需TDM接口(Time-Division Multiplex Capable,時分交換接求進行了分析。下面就對這些方面分別進行討論和分析?？?根據數據在TDM時隙循環中的時隙轉發數據,如SONET/3.1 GMPLS的標簽SDH中的XC/TM/ADM設備上的接口。為了支持實現不同類型交換的各種設備,GMPLS擴展了在TDM中光纖的帶寬被分為- 個個時隙,LSR可以為特MPLS的標簽,增加了一些新的內容，這種新型標簽稱為通用定的數據流請求分配一個或多個時隙，這時分配到的時隙就標簽或G標簽。G標簽在很大程度上模擬了郵局遞送服務使是標簽。用的標簽。以遞送路徑編號定義的某種類型的標簽可以用于(4)LSC接口所有的包裹和目的地址,同樣的標簽可以用于遞送信件、包裹LSC接口(Lambda Swich Capable,波長交換接口)根據接或手提箱，遞送的東西可以跨越城鎮、國家甚至海洋,可以選收到的數據所在的波長轉發數據,連續的波長組成-一個波帶 ，撣自行車運輸、卡車運輸、火車運輸或空運等方式中最適合的這時稱為波帶交換，原理和波長交換類似，如工作在波長級的-種遞送。標簽的惟-性保證了QoS,通過排序、路由和遞送PXC、OXC接口和工作在波帶級上的PXC接口。等不同部分的設置可以實現高速、有效的遞送。在WDM中光纖的帶寬被劃分成一個個波長，LSR 可以G標簽不僅除了可以標識通常的MPLS標簽、FR 標簽、從中選出-一個波長分配給請求發送的數據流,這時選定的波長ATM標簽(VCI/VPI)外,還可以標識時隙、波長或空間位置,如(或頻率)就是標簽值。波帶交換時標簽是由波帶的ID和指G標簽可以標識光柬中的一-根光纖、光纖內的- -個波帶、波帶示波帶最大/最小波長的一-對編 號(信道ID)組成的。(或光纖)內的一個波長.波長(或光纖)內的一組時隙。(5)FSC接口3.2 GMPLS 架構FSC接口(Fiber-Swich Capable,光纖交換接口或空分交換GMPLS架構的主要特點是實現了控制面和轉發面的物接口)根據數據在物理空間的位置轉發數據,如工作在單個或理分離，而控制面又包含信令面和路由面。雖然控制層面使多個光纖級的PXC或0XC接口。用的技術仍然是基于IP的，但是轉發面使用的技術可以多種LSR(標簽轉發路由器)間的鏈路可能是由一束光纖組成多樣，可以是各種類型的流量(分組、TDM等)。GMPLS光纖的,LSR可以從中選出一根光纖分配給要發送的數據流，這時網中結點結構如圖2所示"。光東中被選中光纖的編號就是標簽值。3.3 GMPLS協議控制面.信令面-要分析GMPLS協議對MPLS協議所做的增強和改進，首路由面IP流先要了解MPLS協議應用于光纖網時存在的問題。主要存在鏈路狀態原路由協議信令協議的問題有以下幾個方面。鏈路資源(1)MPLS的標簽空間很大,每個端口可以有100萬個,但GMPU路由控制器管理器路由器管理是相對于波長數和TDM信道數來說就相對較少了。連接控制器(2)目前一對結點間的并行連接很少有超過10個的，但是為了處理流量的增加，服務商需要在網絡的結點對之間配置數百跟并行光纖,每一根光纖傳送數百個波長。這就使得。 轉發面光纖網或TDM網中鏈路的總數比普通MPLS網多好幾個數量級，不僅使本來就稀缺的IP地址更加緊張,而且造成了管理上的巨大負擔。圖2網絡結點結構(3)IP網中只要沒有數據包在沿通道的鏈路中交換，GMPLS架構支持5種類型的交換接口(除傳統的分組交MPLS的LSP建立就不需要占用帶寬,但光纖網的連接是通過換接口外，新增了4種類型的交換接口),同時也提供了分別沿光通道的-系列0XC內的交叉連接通路完成的，因此無法與不同類型交換接口所轉發的信息相關聯的不同標簽。預先建立零帶寬通道。而且分組網中的LSP是單向的，而光(1)PSC接口纖網中要求建立雙向LSP.PSC接口(Packet Switch Capable,分組交換接口)可以識別(4)目前IP層的恢復時間較長，不利于應付影響面很大分組邊界并根據包頭內容轉發數據。如路由器上接口可以根的物理層故障，而光傳送層需要有快速故障檢測和隔離以及據IP包頭的內容或MPLS中“shim”頭轉發數據?？焖俦Ｗo恢復。(2)L2SC接口為了解決上述問題，使MPLS適應了TDM網、SONET和L2SC接口(Layer-2 Switch Capable,第2層交換接口)可以光纖網的特點, GMPLS不僅增強了MPLS的路由協議、信令協識別幀邊界和信元邊界并根據幀頭或信元頭的信息轉發數據。議，將中國煤化工-r協議中,還增加了一一種如以太網的網橋接口基于MAC頭的信息轉發數據,ATM-LSR新型tYH前GMPLS研究者的注的接口基于ATM的VPIVCI轉發數據。意力CN M. H C列對這些方面進行討論PSCL2SC接口中和轉發信息關聯的標簽可以是普通的分析。為清楚起見，我們在這里先了解- - 下GMPLS協議棧的MPLS/ ATM/FR標簽。結構。GMPLS的協議棧如圖3所示"。-664-.(2)支持使用建議標簽(Suggested Label)LMPRSVP.TECR-LDP-TEBGFOSPF-TEMPLS中標簽分發分為兩步，首先下游LSR向上游LSR提出標簽分發請求，然后上游LSR開始標簽分發。GMPLS擴UDPTCP展了MPLS,使得GMPLS的信令協議支持上游LSR為下游LSR提供建議標簽。圖5給出了GMPL中的標簽分發過程。PPP/Adpaio Layer請求標簽建議標簍=h1.建議標簽-12SONETWavelength SwichingMACIGE ATM FR映射標簽=λ二膠射標簽=22 預留標簽=x42 預留標簍=13FIBER(回)不使用建議標簽使用建議標簽圍5標簽分發過程.IS-IS-TECLNP當然下游LSR也有權拒絕使用建議標簽并提供自己的標Adaptation Layer簽，這時上游設備必須用這個新標簽重新配置。不過大多數情況下,不使用建議標簽時建立LSP的代價較高，而且網絡資SONET Wevelengh Switching MAC/CE ATM FR|源的分配也不理想。因為建議標簽可以快速找出輸入端口和輸出端口之間的內部路徑，允許設備使用建議標簽配置軟硬件而不必等待下游結點發回的標簽。(3)支持雙向LSPbidrctional LSP)圈3 GMPLS 協議棧建立雙向LSP時，要求兩個方向的LSP有相同的流量工3.3.1信令協議程，包括保護/恢復機制、資源需求等。GMPLS建立雙向LSPGMPLS的信令協議擴展了MPLS的信令協議,主要功能的方法有兩種:一 是分別建立兩個相反方向的單向LSP,另一是在光核心網中建立LSP并負責流量工程,使得可以在光傳種是利用Path/Request和ResvMpping 報文在上下游結點直輸網的光信道和其它面向連接的網絡中傳送信令。RFC3471接建立雙向 LSP.給出了擴展信令協議的功能描述。(4)增加了通知報文(Notify Messages)信令協議的增強主要體現在以下幾個方面。提高網絡可靠性的一-個關鍵因素是要對網絡故障做出快(1)支持分層LSPHierarchical LSP)速反應和智能決策。當故障發生時，發送連接請求的結點應用兩個光纖交換器之間的單個0C-192 物理鏈路傳送僅該在沒有任何中間結點處理 故障消息、修改受影響連接的狀有100M的用戶信息流是不實際的，不僅造成了資源浪費，而態之前通知各結點恢復連接。這種能力很重要，因為中間結且效率很低。為了更好地使用資源可以將多個低速流合并成點可能會延誤通知甚至在中間結點改變連接狀態.GMPLS的- - 個高速流,因此引入了分層LSP的概念。信令協議提供了通知報文機制，它可以通知與故障LSP相關分層LSP是指LSP嵌套LSP,LSP可以嵌套在有相同接口的非鄰接點。當然通知報文不能替代RSVP中的錯誤報文，的LSP中(如在傳統的MPLS中)，也可以嵌套在不同接口的兩者是有區別的，通知報文可以送到任何結點,而錯誤報文只LSP中，但是LSP的起點和終點必須是相似類型的設備。不能送到相鄰的上游結點和和下游結點。同接口類型的LSP嵌套時,最上層是FSC-LSP,接下來依次是通知報文的一-個重要應用是當鏈路的控制面發生故障而LSC-LSP.TDM-LSP.PSCLSP.顯然,每個LSP擁有的帶寬應轉發面正常時發送通知，這時的鏈路稱為降級鏈路。因為該能接受容納來自低層LSP的所有LSP.圖4給出了分層LSPGMPLS中控制面和轉發面是物理分離的,所以故障也是分離的一般層次結構。的，很多時候如果僅僅因為控制面發生故障就拆除LSP是難以讓人接收的。不過控制面故障會限制提供給LSP的管理特性(如故障定位和本地恢復)。通知報文指出了受影響的LSP三32)10/100M和發生故障的資源,而且加入了新的錯誤編碼標識降級鏈路。3.3.2路由協議0C-48從某種意義上說,GMPLS的路由協議只是在MPLS路由協議的基礎.上增加了一- 些功能，它可以自動發現網絡的拓?fù)浣Y(jié)構、廣播可用的網絡資源(如波長、波長內的帶寬.接口類0C.192 FSC-LSP型、鏈路中國煤化工的網路屬性和約束。LSC-LSP個方面。TDM-LSP1);TYHCNMHG”PSCLSP一個LSP可以看做是鏈路數據庫中的一種新的鏈路類圖4分層LSP的層次一般結構型，這種新的鏈路類型和已有的大量鏈路類型是相容的，可以-665-共用--些傳統的鏈路信息。每個結點都有相同的鏈路狀態庫,ID、保護機制、優先級等,關聯鏈路屬性僅在首次建立連接或它不僅包含了傳統鏈路的信息，也包含了LSP的信息。結點連接更新時自動完成，鏈路確認時不再需要這個過程,不需手計算路由時，不僅可以使用傳統鏈路，也可以使用帶有相應約動也減少了錯誤發生機會。束的LSP路徑。(4)故障管理(2)支持無編號鏈路故障管理是通過快速通知TE鏈路中一個或多個數據信MPLS中的所有鏈路都由惟一的 IP地址標識，計算通過道的狀態實現的，以快速隔離數據鏈路和TE鏈路的故障。故網路的路徑時,鏈路的IP地址傳送到信令協議由信令協議根障管理分為故障檢測、故障定位、故障通知故障恢復4步完成。據這個信息建立路徑。在有大量鏈路的光纖網中，為每條鏈4 GMPLS 存在問題及探討路分配一個IP地址是不現實的，為了解決這個問題，GMPLS路由協議引入了無編號鏈路的概念。目前GMPLS正處于標準化階段，仍然有大量的工作需要網絡中的每個結點可以用惟-的路由器ID標識,在每個IETF工作組和IOF(光互聯論壇)進-步研究,以使GMPLS協結點處由結點為自己的每個端口分配-一個惟一的本 地編號，議規范完全符合產業化要求的開放互操作標準。GMPLS研因為每個端口和都和一條鏈路對應，因此從結點出發的每條究者在下一步的研究中應該重點解決的問題有以下幾個方面。鏈路也就有了一個惟- - 的本地編號。無編號鏈路就是使用二4.1 安全性元組(路由器ID,鏈路號)惟一標識- 條鏈路,而不需要為鏈路傳統IP路由器通過檢查接收分組的頭決定分組的下--分配IP地址。這種方法不僅減少了在配置IP地址、跟蹤分配跳,盡管這種方式浪費時間,但是防火墻可以通過檢查分組保的IP地址.處理偶然發生的地址重復分配等方面的管理復雜證網絡的安全性,因為分組頭包含了一些必要信息,如全網惟性,而且節約了成本。-的源地址和目的地址。但是GMPLS的標簽是用于加速發(3)支持鏈路打包組轉發的，標簽僅在局部有意義,只能被GMPLS設備理解使鏈路狀態庫是由網絡中所有的結點、鏈路以及鏈路的屬用。因此這些標簽不能用于實現網絡的訪問控制和網絡安全。性組成的,因為光纖網中的鏈路數以萬計,所以可以想象光纖我們認為要保證GMPLS網的安全,可以像面向連接的網網中的鏈路狀態庫要比MPLS網絡大好幾個數量級。為了解絡(如X.25、FR.ATM)一樣,在建立端到端連接時實現訪問控決這個問題,GMPLS路由協議引入了鏈路打包概念。制。其它的解決方案還有待進-步研究。鏈路打包就是將具有相似特征的多個并行鏈路的鏈路屬.2 協同工作性性合并后指派給打包后的單條鏈路，這樣就可以顯著減小鏈GMPLS之所以成功，部分取決于它能和現有ATM/FR網路狀態庫的大小，極大地改善路由協議的擴展性。雖然在概的基礎設施相互通訊，這種協同工作能力允許兩個相似的網.括多條鏈路的屬性時會丟失一些信息，不過擴展性增強帶來絡可以通過另一個不同的網絡傳輸需要交換的控制面和轉發的收益遠遠大于信息丟失的損失。面的信息，如兩個ATM網可以通過GMPLS網傳送信息。不3.3.3鏈路管理協議LMP同類型網絡協同工作面臨幾個問題:①控制面的協同工作非LMP工作在鄰接點間,主要用于解決光纖網中鏈路管理常復雜,因為不同網絡使用的協議不同:②用戶數據通過不同的相關問題，負責鄰結點間連接的建立、管理和釋放。它有4類型網絡傳輸時必須要維持端到端的服務質量不變;③個基本功能:控制信道管理、鏈路連通性確認、鏈路屬性關聯GMPLS支持多種交換能力,因此和ATM網或FR網在轉發面和故障管理,其中控制信道管理和鏈路屬性關聯是LMP的兩協同工作的內容就有了多種不同組合。目前很多論壇(如個核心功能。MPLS論壇、ATM論壇和FR論壇)都在致力于解決網絡間協(I1) 控制信道管理同工作的細節問題?？刂菩诺拦芾碛糜诮?、保持相鄰結點間的控制信道,可我們認為實際的解決方案必須能使運營商可以同時管理以通過在兩結點間交換Config報文和快速保持機制實現。如MPLS網絡以及原有的各種類型網絡。果LMP的快速保持機制用在某個控制信道上,那么必須通過4.3 網絡平衡這個控制信道交換LMP的Hello報文,而其它的LMP報文可當在GMPLS網中增利資源時,需要交換的控制信息要比以通過相鄰結點對之間的其它任何激活的控制信道傳輸。傳統的IP網多得多。因為GMPLS使用流量工程模型，包含(2)鏈路連通性確認了一組和數據鏈路相關的流量參數，可以完成基于約束的路鏈路連通性確認用于確認各組成鏈路的物理連通性, .由、LMP等。雖然未經測試，不過從理論上可以推出當網絡發LMP使用類似PING的測試報文確保相鄰節點間鏈路的物理生中斷時GMPLS網要比傳統IP網用相對長的時間獲得新的連通性，通過用數據鏈路發送Test報文和通過控制信道返回網絡平衡狀態。的TestStatus報文實現。注意Test報文是LMP中惟一必須通4網路管理系統過數據鏈路傳輸?shù)膱笪?。確認鏈路連通性也可以人為錯誤地中國煤化工址可達性，而在GMPLS發生。網IYHCNMH(個LSP的操作狀態、路(3)鏈路屬性關聯由路社、沈重工程等，區肌便得GMPLS的網絡管理系統相對鏈路屬性關聯用于同步TE鏈路屬性、確認TE鏈路配置，于 傳統Internet的管理系統要復雜得多。是通過LMP的LinkSummary報文提供的。鏈路屬性包括鏈路(下轉第677頁)一鴨方數據個目的地相同而又在某一點 會聚的Dif-serv標記分組都可以技術，擴展E-LSP是對MPLSDiff-Serv支持能力最強的解決方實現標記合并。但Dif-Serv分組與標準的標記分組之間不能案。本文論述了擴展E-LSP的實現方法。進行標記合并,因為它們不屬于同一標記空間。擴展ELSP雖然大大提高了MPLS Dif-sev網絡的業務3.2.5路 由機制能力,但也存在一些局限:①擴展E-LSP需要對許多相關的信MPLS網絡中的路由首先由第3層路由協議決定,這一路令與消息加以擴展，對協議的復雜性造成一定影響;②擴 展E-由隨后被映射到第2層路徑上。MPLS提供了兩種路由機制:.LSP使用一套新的標記交換進程和一套獨立的標記轉發表，逐跳路由和顯式路由.加重了LSR的負擔;③if-Serv標記分組與標準標記分組無逐跳路由是傳統的路由機制，它使用普通的動態路由算法進行VC merge;④對組播的支持還有待提高。法來決定LSP的下一跳,由每一跳上的LSR獨立地選擇下一隨著MPLS技術的不斷發展完善，MPLSDiff-Serv也會出跳的路由，對于下一跳的改變由本地來決定,對于發生故障的現更好的解決方案。路由修復也由本地來完成,這是目前IP路由中常用的方法。參考文獻:顯式路由是MPLS在路由技術上的一一個重大進步。它在LSP的建立時明確指定LSP所要使用的路由，該路由由LSP[1] MPLS support of dfferentiated services[S].RFC 3270.2002.的入節點或出節點決定，不受動態路由算法的影響，在路由計[2] Speification of guaranteed quality of service[S]. RFC 2212.算中還可引入各種約束條件，制定統一的路由策略。一條明[3] An architecture for dfferentiated services[S]. RFC 2475.1998.確指定的顯式路徑,實際上是一個單向的VC.采用顯式路由[4] Resource reservation protocol (RSVP) version [S]. RFC 2205.1997.時，MPLS 在標記請求消息中將包含由入口節點指定的路徑TlLV,該TLV中包含LSP所必須經過的各個節點的IP地址,中s5] Assured forwarding PHB group[S].RFC 2597.1999.間節點收到這樣的標記請求消息時,按照路徑TLV所指定的6] Expedited forwarding PHB group[S].RFC 2598.1999.下一跳對標記請求消息進行轉發。這樣，LSP的建立過程完[7] IETFLDP規范(rfl-itf-mplpldp-o-6.ox0)[$I.1999.[8]吳江, 趙慧玲.下一代的IP骨干網絡技術一多 協議標記交全獨立于各個節點本地的路由機制。換[M].北京:人民郵電出版社, 200.4結束語9] 秦君,林曉明.基于IP/WDM網絡的QoS技術研究[].計算機工程與設計, 204,25):744-7454.MPLS Diff-Serv是目前解決IP網絡QoS問題最有前途的(上接第666頁)on service resilience dferentiation[CI.IFIPIEEE Eighth Inter-5結束語national Symposium on March 24-28,2003.665- 678.GMPLS是從IP向MPLS發展的必然結果,是配置下一代8] Christiansen H, Wessing H. Modeling GMPLS and optical數據光纖網的必要技術。它提供了一種全新的方式管理網絡MPLS networks[C].ICT 2003. 10th Intemational Conference,資源，進行網絡設置,不僅節省了寶貴的時間，避免了錯誤的2003.288-294.發生，而且可以在不影響整個網絡QoS的情況下降低網絡運9] Iovanna P,Sabella R. A taffc engineering system for multilayernetworks based on the GMPLS paradigm[J]. IEEE Network,營成本,改善網絡性能。2003,17(2):28-37.[10] Yamanaka N, Okamoto s. Traffic engineering and signaling[1] drf-ietf-ccamp-gmpls-architecture-07.txt. Generalized multi-technologies in photonic-GMPLS-router networks[C]. Mergingprotocol label switching architecture[S].2003.Optical and IP Technologies, Workshop on,2002.142-146.2] RFC 3471. GMPLS signaling functional description[S].2003.[1] Kano s, Soumiya T. A study of GMPLS control architecture in3] draft- ietf camp-lmp-09.txt. Link management protocol (LMP)photonic IP networks[Cl].Merging Optical and IP Technologies,[S].2003.Workshop on,2002.137-141.4] Ayan Baneree. GMPLS: An overview of signaling enhance-[12] Yamanaka N, Katayama M. Multi-layer taffif engineering inphotonic-GMPLS-router networks[C]. GLOBECOM '02. IEEEments and recovery tecbniques[J].Communications Magazine,IEE 201,397);144-151.Noy,2002.2731-2735.5] Jaume Comellas, Ricardo Martinez.Integrated IP/WDM routing[13] Jong-Moon Chung, Khan H K. Analysis of GMPLS architectu-in GMPLS-Based optical networks [J].IEEE Network,2003,17res, topologies and algorithms [C]. The 45th Midwest Sympo-6] WEN Feng,Zhang Min. A multi-wavelength ring network based(2):22-27.[14]中國煤化工nce analysis ofa genericon GMPLS[C]. ICCT 2003.International Conference on April 9GN |YHC N M H Gush caity[Cl. IEEE.1,2003.641-643.Intemnational Conference,2002.1006- 1010.[7] Brunner M,Hullo C. GMPLS fault management and its impact一677-
