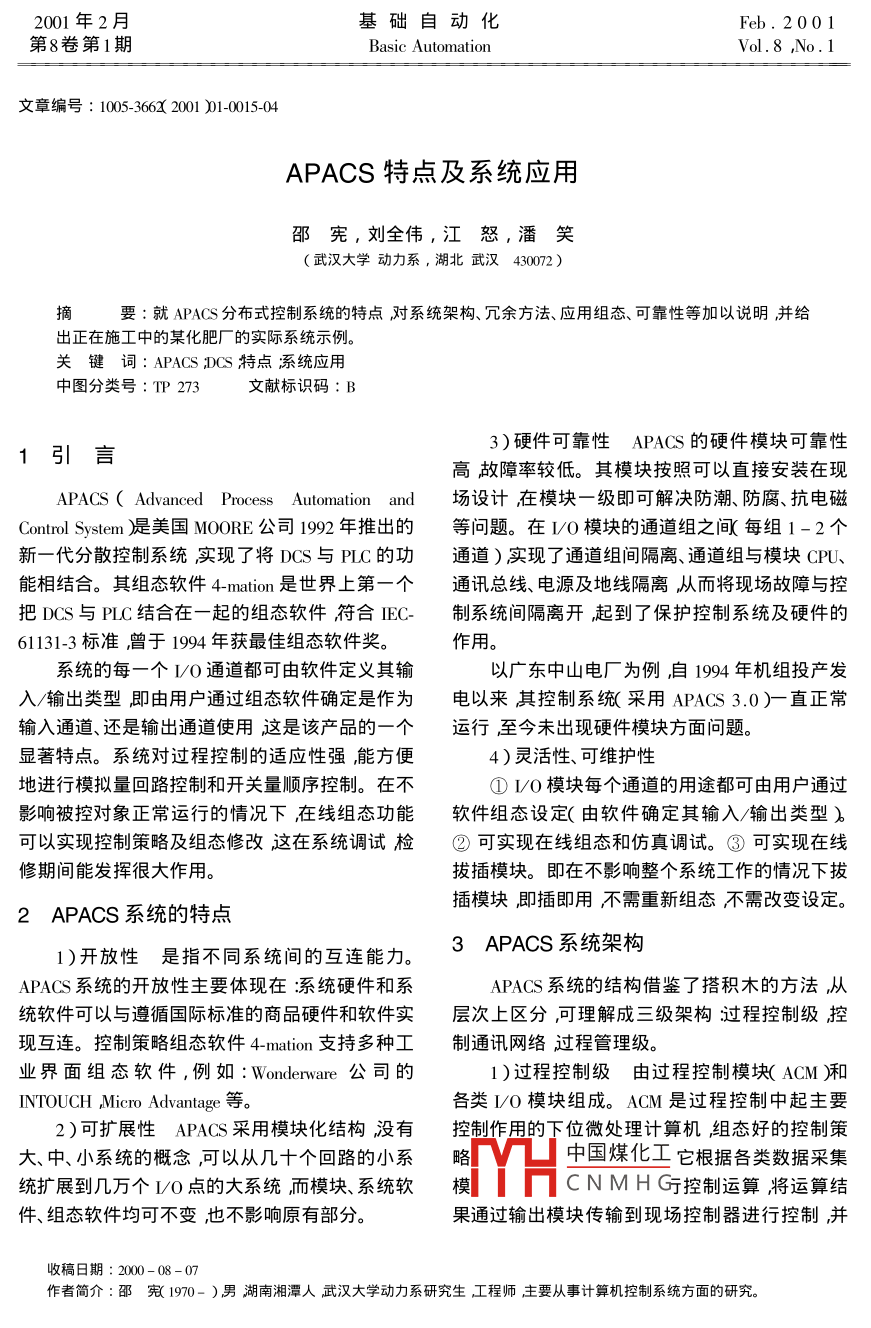

2001年2月基礎自動化Feb.2001第8卷第1期Basic automationVol 8, No. 1文章編號:105-366x2001m1-0015-04APACS特點及系統應用邵憲,劉全偉,江怒,潘笑武漢大學動力系,湖北武漢430072)摘要:就 APACS分布式控制系統的特點對系統架構、冗余方法、應用組態、可靠性等加以說明并給出正在施工中的某化肥廠的實際系統示例關鍵詞: APACS DCS特點系統應用中圖分類號:TP273文獻標識碼1引言3〕硬件可靠性 APACS的硬件模塊可靠性高故障率較低。其模塊按照可以直接安裝在現APACS( Advanced h' ocess Automation and場設計在模塊一級即可解決防潮、防腐、抗電磁Control System是美國 MOORE公司1992年推出的等問題。在1/O模塊的通道組之間每組1-2個新一代分散控制系統實現了將υ?S與PC的功通道)實現了通道組間隔離、通道組與模塊CPU、能相結合。其組態軟件4- mation是世界上第一個通訊總線、電源及地線隔離從而將現場故障與控把DCS與PC結合在一起的組態軟件符合IEC-制系統間隔離開起到了保護控制系統及硬件的61131-3標準曾于1994年獲最佳組態軟件獎。作用。系統的每一個LO通道都可由軟件定義其輸以廣東中山電廠為例自1994年機組投產發入/輸出類型即由用戶通過組態軟件確定是作為電以來其控制系統(采用 APACS3.0)一直正常輸入通道、還是輸岀通道使用這是該產品的一個運行至今未岀現硬件模塊方面問題。顯著特點。系統對過程控制的適應性強能方便4)靈活性、可維護性地進行模擬量回路控制和開關量順序控制。在不①LO模塊每個通道的用途都可由用戶通過影響被控對象正常運行的情況下在線組態功能軟件組態設定(由軟件確定其輸入/輸岀類型可以實現控制策略及組態修改這在系統調試檢②可實現在線組態和仿真調試。③可實現在線修期間能發揮很大作用。拔插模塊。即在不影響整個系統工作的情況下拔2 APACS系統的特點插模塊即插即用不需重新組態不需改變設定。1)開放性是指不同系統間的互連能力3 APACS系統架構APACS系統的開放性主要體現在:系統硬件和系A(chǔ)PACS系統的結構借鑒了搭積木的方法從統軟件可以與遵循國際標準的商品硬件和軟件實層次上區分可理解成三級架構過程控制級控現互連?？刂撇呗越M態軟件4-πaio支持多種工制通訊網絡過程管理級。業界面組態軟件,例如: Wonderware公司的1)過程控制級由過程控制模塊(ACM廂和INTOUCH Micro Advantage等。各類ⅠO模塊組成。ACM是過程控制中起主要2)可擴展性APA(S采用模塊化結構沒有控制作用的下位微處理計算機組態好的控制策大、中、小系統的概念可以從幾十個回路的小系略中國煤化工它根據各類數據采集統擴展到幾萬個υ點的大系統而模塊、系統軟?！骸?CNMHG控制運算將運算結件、組態軟件均可不變也不影響原有部分。果通過輸岀模埉傳輸?shù)浆F(xiàn)場控制器進行控制并收稿日期:2000-08-07作者簡介邵策1970-)男湖南湘潭人武漢大學動力系研究生工程師主要從事計算機控制系統方面的研究。基礎自動化第8卷將必要的數據上傳過程管理計算機。環令牌繞邏輯環傳送。因?yàn)橹挥辛钆频某钟姓卟琶繅KACM最多支持39塊LO模塊即最多能發送數據而任一時刻M-BUS上都只產生1個可支持624-1248個LO點令牌所以不會產生沖突。每塊LO模塊都是一臺功能完備的微處理計一個局部的M-BUS最多支持32個ACM或算機包含了16或32個數據通道負責將現場傳MB卡局部M-BUS可通過總線擴展模塊(MBX)感器傳來的模擬信號進行數字化處理后傳遞給擴展成一個多區域網絡每個區域都是一個局部ACM或?qū)CM的計算結果處理后輸出到現場執的M-BUS這就形成了M-NET。行機構。所有的LO掃描、非線性補償、標度變3)過程管理級由操作員站和工程師站組換、通道故障診斷、硬件地址標定都由ⅠO模塊完成主要完成顯示操作、人工干預生產過程和在線成組態兩項功能。操作員站把過程參量的信息集中ACM與LO模塊之間通過oBUS通訊。Ⅰ′化收集現場數據進行過程量、工藝流程圖、趨勢OBUS遵循RS485通訊協議通訊速率為1Mbs,曲線的顯示提供友好的人機界面并可由操作員標準長度914m,可延長至457.2m一塊ACM修改過程參數。 MOORE公司未開發專用的界面下的 VOBUS可掛接39塊LO模塊組態軟件而是采用一些通用的工業控制軟件如2)控制通訊網絡-MBUS/MNET用于控 NTOUCH AIMAX等。制模塊ACM之間、控制模塊與操作員站/工程師工程師站主要完成在線組態工作除此之外,站之間通訊遵循IEE802.4協議標)令牌總線它能完成操作員站所能完成的一切工作。協議)通訊速率5Mhps過程管理級的互連遵循 TCP/IP標準通過在為使操作員站/工程師站能掛接在 M-BUS/M-上位機中安裝普通網卡而互連成以太網NT上在操作員站/工程師站的主板lSA插槽內( ETHERNET)通訊速率10Ml。若系統較大多插入1塊MBI接口卡 MODULEBUS INTERFACE),設置一臺或數臺通訊前端機安裝了MB卡和網M-BUsS連接到MBI卡的接口從而形成1根物理上卡的普通計算機浣完成系統與現場通訊。某化肥的總線。所有的ACM與MB在邏輯上構成1個廠控制系統結構圖如圖1所示。CLIENT I CLIENT 2 CLJENT 3 CLIENT 4 CLIENT 5 CLIENT 6 CLIENT 7CLIENT BENGINEEHISTORIANSERVE 3M-BUSMBI嚴理時SSSR- CAHLE 2囤翻圖MIMIMMIMIEMLMMMIMIMMM-NETCNMHG圖1某化肥廠 APACS結構圖第1期邵憲等: APACS特點及系統應用4系統冗余在線顯示各監測點過程/計算實時數據并能在不影響生產運行的情況下修改控制策略。冗余是一種控制設備在線熱備份方法,以提MOORE公司沒有專門開發界面組態軟件但高系統可靠性。 APACS系統具有較完善的冗余是針對一些通用工業界面組態軟件開發了專用結構其控制模塊、電源、通訊以及LO均可實現的接口驅動程序。這在一定程度上加強了系統的冗余。任何部件的失效均不會導致整個系統失開放性同時也可以滿足不同的用戶要求,效也不會影響到過程控制。冗余部件之間的切1)功能塊語言功能塊是4- mation提供的最換是自動的、無擾動的不會造成數據丟失而且常用的一種圖形組態語言,它將工業過程控制中能在操作站給出報警和記錄。常用的一些算法的子程序段以圖形塊的形式形象1)模塊冗余在這一級上有兩種冗余方案地表示出來例如PD塊手動/自動給定塊脈沖①模塊對模埉的冗余瘐控制模塊和一些通玦等)使用戶只需要了解眢功能塊的功能就可訊模塊冗余成對JO模塊不冗余冗余切換只在通過選擇相應旳塊、在功能塊之間連線、修改功能控制模塊或通訊模塊間進行這種方案多用于數塊的相關參數的方式完成組態工作而不需要對據采集部分參見圖1中 R-CABLE1②架對架編程有深入的了解。冗余整個機架上所有的模塊完全冗余包括控制功能塊放置在組態頁上單一的功能塊只能模塊JO模塊通訊模埉等υ這種方案多用于提供一個簡單的算法多個功能塊的組合就可根重要信號控制部邠參見圖1中R-CABE2)·諄據控制的需要實現滿足要求的復雜算法。功能f診囗。軻Z筻aY臌針唪吮Y蟹~族ⅹ拚挲塊與功能塊之間由連線聯接,一系列具有特定目鏮e邊唏η送到備用模塊中渃操作模埉岀現故的、作用旳功能塊的聯接就組成了功能塊網。功障則產生一個無擾切換將后備模塊切換成操作能塊網類似于信號流程代表過程信號、變量的數模塊并在操作站上發岀報警提示。據沿連線的方向流動經一個功能塊的處理后流2)電源冗余每個機柜內都可安裝3個電入另一個功能塊進行運算。聯接方式可以是串源毎個模塊架的底板都有三根獨立的供電母線,行、并行或仼意結構最終的計算結果指定給相應每個電源都有足夠的驅動能力3個電源互為冗的輸岀通道。功能塊可實現嵌套結構嵌套層次余同時還具有動態調整以選用最佳供電母線的可達36層每層塊內都可使用4種組態語言。能力。2)梯形邏輯實現傳統梯形邏輯方式組態,3)通訊冗余Ⅰ/OBUs和M-BUS均分為A/B以控制系統中的離散量并實現連鎖類似于電動兩側每側都具有相同的結構和功能都能完成正機械式的繼電器系統的控制方法。常工作模塊可利用任何一側進行通訊并實現自3)順序功能圖使用圖表的方法確定操作動切換。實際使用 LOBUS和MBUS都必須同時步驟和流程順序結果是產生一個由用戶定義的安裝兩根通訊電纜,以保證通訊在冗余狀態下進類似流程圖的框圖。一個完整的順序功能圖由行初始步”",步-動作結構”",變換”,分支"組成。5控制策略組態軟件-4- mation如圖2所示。在步-動作結構”中“,動作”的內容由其他4- mation是 APACS系統用于底層控制策略組3種語言組成,用以操縱一個變量或執行一個算態的組態軟件,用C艸編寫是一種圖形化、層次法可以在其內部實現程序嵌套洏步"是確定該化、基于WNNT的組態工具。4main由4種組動作在順序圖中的位置態語言組成分別是功能塊語言梯形邏輯圖結中國煤化工一些標準、常規的操作構化文本順序功能圖。可以用這4種語言的任指CNMHG供了一種編程方法補意組合來完成控制策略組態。充以上3種組態方法的不足主要應用于用編程4- mation主要采用直觀的圖形界面方式完成方式比圖形組態方式更方便、快捷的場所例如控制組態組態方法簡單易學在系統運行時可以復雜的算術計算過程的初始化等。18基礎自動化第8卷NITIAL初始步:程序開始START BUTTON變換:下一步的執行條件STEP IN TI-CONTROLTI步-動作結構分支:程序執行分支= START B: START_ATEPHNT2-CONTROLT2] [STEP 3 HN PL-CONTROL PI一:= CLOSE BSTEP4HNIMOTOR-102圖2順序功能示例圖6系統實例塊通訊的冗余通訊№M-BUs用于控制模塊之間以及控制模塊與過程管理級的冗余通訊。圖1是目前正在興建的某化肥廠 APACS系工程師站和操作員站通過網卡與通訊前端機統結構圖。該系統自2000年2月起開始施工總構成局域網工程師站完成系統軟件組態功能包監控點數為2553點分為造氣及變壓吸附、合成括底層控制策略組態操作界面軟件生成系統參及尿素兩個子系統具體可分為造氣變壓吸附,數設定修改以及在線組態調整等瀝史記錄站壓縮變換銅洗合成尿素大顆粒等工段。其( HISTORIAN肥錄24h至6個月的歷史數據操作中造氣及變壓吸附子系統包括1352個監控點包員站CINT廡成過程監視及控制操作。含374個冗余點)其中,AI:170點AO33點D403點DO746點 PULSE脈沖輸入)8點合成7結語及尿素子系統包括1201個監控點包含138個冗比較國內外同類型分散控制系統 APACS是余點),其中,AI:795點;AO:140點;D:199點;個很有特點的產品。其系統開放性好硬件模塊可DO63點; PULSEX脈沖輸入)4點。系統的控制靠性很高能適應各種惡劣場所河以實現在線組范圍十分廣泛包括了工廠生產的各個環節。態而且整個系統的隔離、防爆能力很強適宜在電系統圖中第1部分為造氣及變壓吸附子系力石油、化工等危險場所中推廣使用。統第2部分為合成及尿素子系統兩個子系統相但是正是由于其開放性使得 APACS必須互獨立形成兩個局部的節點。節點間通過MBX與一些其他公司的產品兼容從目前的使用情況的擴展將MBUS連接成一個多局部網絡MNE,來看正是這些接口存在隱患是故障多發點而工程師站通過MNT實現對兩個子系統的應用且目前使用的一些接囗技術較為落后。若能在組態這方面加以完善,將更有利于 APACS的推廣使系統設置了兩對通訊前端機(SFRⅤER-2,用。SERⅤER3-4)每對通訊前端機(一用一備)負責與個子系統通訊。通訊前端機中安裝了MB卡參考文獻和普通網卡,它通過MB卡與控制模塊ACM構成[1]于海生籌.微型計算機控制技術M]北京清華大通訊網絡獲得下層傳來的數據又通過網卡與操學出版社1999作員站(CLHN成局域網將所獲得的數據發[21周洪分布式計算機監控系統設計與開發M]武漢武漢工業大學出版社,1997送給操作員站。ⅠO-BS用于控制模塊與ⅠO模Characteristics and SystemYH中國煤化工CNMHGSHAO Xian, LIU Quan-wei, JIANG Nu PAN XiaoWuhan University Hubei Wuhan 430072 ChinaAbstract: This paper elaborates the characteristics structure redundancy methods applied configuration and reliability of APACS angives an example of a fertilizer factoryKey words: APACS DCS characteristics i system applicatior
