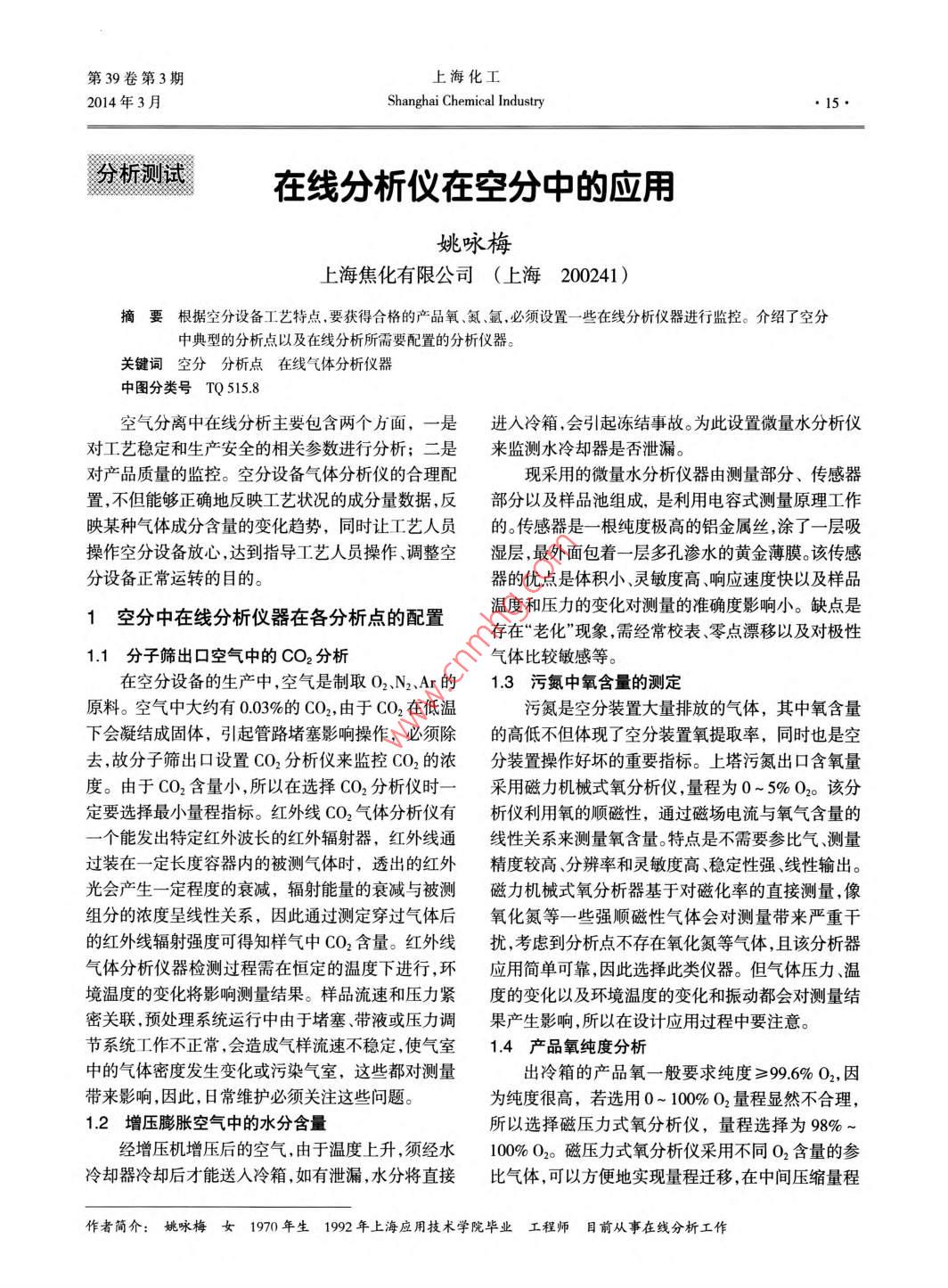

第39卷第3期上?；?014年3月Shanghai Chemical Industry分析測試在線分析儀在空分中的應用姚詠梅上海焦化有限公司(上海200241)摘要根據空分設備工藝特點,要獲得合格的產品氧、氮、氬,必須設置一些在線分析儀器進行監控。介紹了空分中典型的分析點以及在線分析所需要配置的分析儀器關鍵詞空分分析點在線氣體分析儀器中圖分類號TQ5158空氣分離中在線分析主要包含兩個方面,一是進入冷箱,會引起凍結事故。為此設置微量水分析儀對工藝穩定和生產安全的相關參數進行分析;二是來監測水冷卻器是否泄漏。對產品質量的監控。空分設備氣體分析儀的合理配現采用的微量水分析儀器由測量部分、傳感器置,不但能夠正確地反映工藝狀況的成分量數據,反部分以及樣品池組成,是利用電容式測量原理工作映某種氣體成分含量的變化趨勢,同時讓工藝人員的。傳感器是一根純度極高的鋁金屬絲,涂了一層吸操作空分設備放心,達到指導工藝人員操作、調整空濕層,最外面包著一層多孔滲水的黃金薄膜。該傳感分設備正常運轉的目的。器的優點是體積小、靈敏度高、響應速度快以及樣品1空分中在線分析儀器在各分析點的配置溫度和壓力的變化對測量的準確度影響小。缺點是存在“老化”現象,需經常校表、零點漂移以及對極性1.1分子篩出口空氣中的CO2分析氣體比較敏感等。在空分設備的生產中,空氣是制取O2、N2、Ar的13污氮中氧含量的測定原料?？諝庵写蠹s有0.03%的CO2,由于CO2在低溫污氮是空分裝置大量排放的氣體,其中氧含量下會凝結成固體,引起管路堵塞影響操作,必須除的高低不但體現了空分裝置氧提取率,同時也是空去,故分子篩出口設置CO2分析儀來監控CO2的濃分裝置操作好壞的重要指標。上塔污氮出口含氧量度。由于CO2含量小,所以在選擇CO2分析儀時一采用磁力機械式氧分析儀,量程為0~5%O2。該分定要選擇最小量程指標。紅外線CO2氣體分析儀有析儀利用氧的順磁性,通過磁場電流與氧氣含量的一個能發出特定紅外波長的紅外輻射器,紅外線通線性關系來測量氧含量。特點是不需要參比氣、測量過裝在一定長度容器內的被測氣體時,透出的紅外精度較高、分辨率和靈敏度高、穩定性強、線性輸出。光會產生一定程度的衰減,輻射能量的衰減與被測磁力機械式氧分析器基于對磁化率的直接測量,像組分的濃度呈線性關系,因此通過測定穿過氣體后氧化氮等一些強順磁性氣體會對測量帶來嚴重干的紅外線輻射強度可得知樣氣中CO2含量。紅外線擾,考慮到分析點不存在氧化氮等氣體,且該分析器氣體分析儀器檢測過程需在恒定的溫度下進行,環應用簡單可靠因此選擇此類儀器。但氣體壓力、溫境溫度的變化將影響測量結果。樣品流速和壓力緊度的變化以及環境溫度的變化和振動都會對測量結密關聯,預處理系統運行中由于堵塞、帶液或壓力調果產生影響,所以在設計應用過程中要注意節系統工作不正常,會造成氣樣流速不穩定,使氣室14產品氧純度分析中的氣體密度發生變化或污染氣室,這些都對測量出冷箱的產品氧一般要求純度≥996%O2,因帶來影響,因此,日常維護必須關注這些問題。為純度很高,若選用0~100%O2量程顯然不合理,1.2增壓膨脹空氣中的水分含量所以選擇磁壓力式氧分析儀,量程選擇為98%經增壓機增壓后的空氣,由于溫度上升,須經水100%O2。磁壓力式氧分析儀采用不同O2含量的參冷卻器冷卻后才能送入冷箱,如有泄漏,水分將直接比氣體,可以方便地實現量程遷移,在中間壓縮量程作者簡介:姚詠梅女1970年生1992年上海應用技術學院畢業工程師目前從事在線分析工作上?；さ?9卷內,可有效提高測量的精度。一般選用零點遷移型的析器調試應注意:(1)儀器必須在通氣的情況下預儀器,由于易受大氣壓力變化的影響,需要壓力補熱,否則會燒壞敏感組件;(2)儀器必須在預熱穩定償后再進行調試或校準,通常必須在熱導檢測器加熱1.5氬餾分中氬含量分析至恒溫狀態時,才可以進行測試;(3)儀器的樣氣流氬餾分是制造粗氬的原料氣,掌握氬餾分的成量應保持穩定,測試時應調節在規定的流量值內。分組成,對調整粗氬塔的正常工作,指導氬塔和主塔1.6粗氬中氧含量分析的操作十分重要。粗氬塔出口的氣體成分組成是:Ar≥98.5%、氬餾分由Ar、O2和N2三種氣體組成。氬餾分中N2≤1.5%產品氬含量是重要的工藝控制指標,一般的氬并不是含量越高越好,在氬餾分中氬含量提高控制在O2≤2×106。氧化鋯氧分析儀的優點是測量的同時,氮含量也會提高;而氮含量的提高會破壞氬范圍比較寬,壽命比較長,但由于其在測量特別小的塔的正常工作,嚴重時會引起氮塞,所以必須控制好氧含量時容易受到還原性氣體成分的干擾而產生測其成分組成。根據工藝計算,氬餾分的最佳組成是量偏差,而且當氧離子從濃度高的一側向另一側遷Ar:9%~10%;O2:約90%;N2<10+。移產生電勢的時候,容易因擴散不及時而形成梯度,氬、氧、氮在0℃時的相對熱導率分別為0.685、從而影響測量精度。采用微量級氧分析儀在安裝配1.015、0998。氧和氮的相對熱導率非常接近,并且氮管中應注意的是:(1)確保氣路系統嚴格密封,因氣的含量很小,可以忽略。所以從分析原理上可把氬餾樣中微量氧的分壓遠低于大氣中氧的分壓,當出現分看作是(Ar+O2)兩組分氣體。而氬和氧的相對熱泄漏時,大氣中的氧便從泄漏部位迅速擴散進來;導率有較大的差別。熱導式氣體分析儀不受大氣壓(2)為了避免樣品系統對微量氧的吸附和解吸效力變化的影響,所以分析氬餾分中氬的含量,可采取應,樣品系統的配管應采用不銹鋼管,管壁應光滑潔熱導式原理的氬分析器,其量程為0-15%Ar/O2。凈;(3)為防止樣品氣中的水分在管壁上冷凝凝結,熱導式氣體分析儀是通過測量混合氣體熱導率造成對微量氧的溶解吸收,應根據環境條件對取樣的變化分析組成的儀器。氣體的熱導率表征氣體的管線采取絕熱保溫或伴熱保溫措施。導熱能力,不同氣體的導熱能力不同,并隨著氣體組分壓強密度溫度和濕度的變化而變化熱導式分2分析小屋析儀適于測量氬氣、氦氣、氫氣等組分的體積分?jǐn)?shù)在線分析儀器都安裝在分析小屋中。小屋安置儀器采用鉑絲作敏感元件組成不平衡電橋,以實現在工業現場,小屋為分析儀器提供了可控制的操作非電量與電量的轉換。電橋的參比臂內封儀器測量和維護環境,并可降低儀器的生命周期成本(延長使范圍下限所對應的氣樣,電橋的工作臂通過被測氣用壽命降低維護成本)。體。如果儀器通入“零”氣樣時,電橋處于平衡狀態輸出信號為零;如果混合氣體中被測組分的濃度發3結束語生變化,混合氣體的熱導率也隨之變化,氣體的導熱空分中在線分析是一個完整的系統工程,在儀速率和熱絲的平衡溫度也將隨之變化,導致熱絲的器選型和使用上要多分析、多比較、多總結,才能使阻值產生響應的變化,從而實現了氣體熱導率和敏分析系統在生產過程中充分地發揮作用。感組件熱絲阻值之間變化量的轉換。熱導式氣體分參考文獻略)Application of Online Gas Analyzer in Air Separationao y ongeAbstract: According to the process characteristics of the air separation plant. in order to get qualified product of oxygen,nitrogen and argon, it is necessary to set up some online gas analyzers to monitor the air separation process. The paper intro-duces some typical analysis points and gas analyzers required for the online analysis.Key words: Air separation:: Analysis point: Online gas analyzer
